Stack Frame

기본 개념 및 용어 정리

스택 변수의 다양한 명칭

프로그래밍에서 스택에 저장되는 변수들은 다음과 같은 용어로 불린다.

• 자동변수(Automatic variables)
• 스택변수(Stack variables)
• 지역변수(Local variables)

이 모든 용어는 동일한 개념을 가리키며, 함수 내에서 선언되어 스택 메모리에 저장되는 변수들을 의미한다.

스택 세그먼트(Stack Segment) 특징

ABI와 스택 사용법

스택에 대한 사용법은 ABI(Application Binary Interface)마다 다르다.
ABI는 바이너리 레벨에서의 인터페이스 규약으로, 함수 호출 규약, 레지스터 사용법, 스택 구조 등을 정의한다.

스택 메모리의 자동 할당

스택에 대한 메모리 공간은 암시적으로 할당된다. 즉, 사용자가 직접 malloc() 등을 사용하지 않아도 자동으로 메모리가 할당되고 해제된다.

스택 변수의 특성

스택 지역 변수의 보장사항:

1. 할당 보장: 변수 선언 시 메모리 할당이 보장됨
2. 유효성 보장: 둘러싸는 블록이 끝날 때까지 유효함이 보장됨

예시 코드:

int main() {
    int i; // i는 main 함수 전체에서 유효
    i = 10;

    { // 새로운 블록 시작
        int j; // j는 이 블록에서만 유효
        j = 20;
    } // 블록 끝 - j 무효화

    printf("j=%d(again)\n", j); // 오류! j는 범위를 벗어남
}

중요한 점: j는 블록이 끝나면 접근할 수는 없지만, 실제 메모리 값은 남아있다. 그 위치에 다른 변수의 값이 배치되기 전까지는 그 값이 그대로 남아 있다.

레지스터(Register) 이해하기

레지스터란?

레지스터(register)는 CPU 내부에 있는 가장 빠르고 가장 작은 저장장치다. 레지스터는 CPU가 직접 사용하는 작고 빠른 작업공간이고, 캐시는 CPU와 RAM 사이에서 속도 병목을 줄이기 위한 중간 저장소이다.

x86-64 함수 호출 규약

1. 매개변수 전달:

• 처음 6개의 64비트 값은 레지스터에 배치됨 (rdi, rsi, rdx, rcx, r8, r9)
• 따라서 많은 함수들이 스택에 인수를 갖지 않음
• 7번째 인자부터는 스택에 저장됨

2. 스택 정리 책임:

• 스택에 넣는 것과 정리하는 책임은 **호출자(Caller)**에게 있음
• "호출자가 스택 정리"란 호출자가 7번째 이상의 인자를 스택에 저장했다면, 함수 실행이 끝난 후에 그 인자들만큼 스택 포인터(rsp)를 다시 올려줘야 함

3. 리턴값:

• 리턴값도 레지스터에 배치됨 (rax)

4. PC(Program Counter) 레지스터:

• 현재 CPU가 실행 중인 명령어의 메모리 주소를 저장하는 레지스터
• x86-64에선 이걸 rip(instruction pointer)이라고 부르기도 함

함수 호출과 프로그램 카운터

함수 호출/복귀를 스택과 PC로 관리:

1. 함수를 호출할 때 (call 명령어):
- 현재 프로그램 카운터 값(= return 주소)를 스택에 push
- 호출된 함수로 점프 (PC 변경)
2. 호출된 함수가 끝날 때 (ret 명령어):
- 스택에서 이전 PC 값을 pop
- 그 주소로 복귀(return)

스택 프레임(Stack Frame) 구조

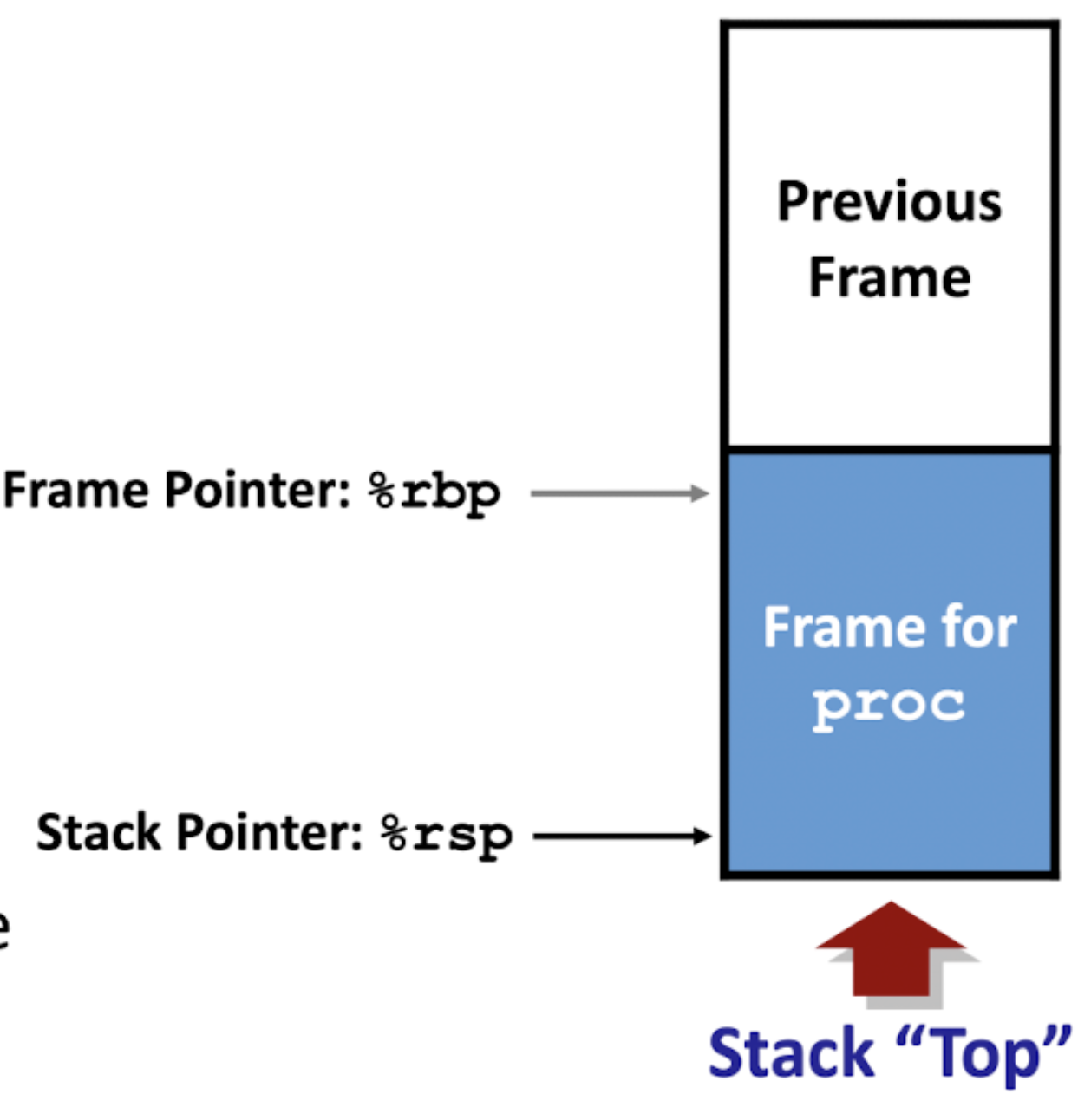

스택 포인터 레지스터

주요 레지스터:

• %rbp (Frame Base Pointer): 현재 프레임의 베이스를 가리킴
• %rsp (Stack Pointer): 현재 스택의 탑(현재 프레임의 끝)을 가리킴

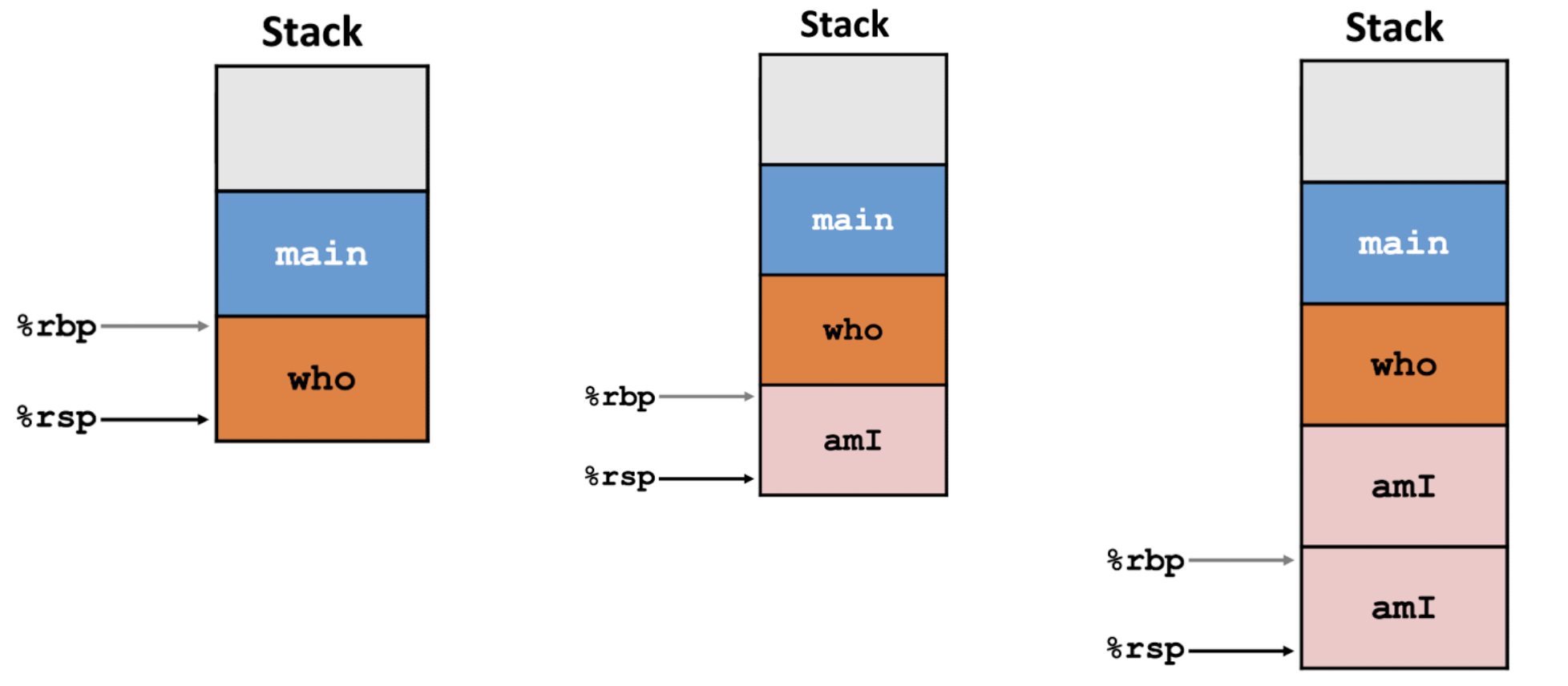

Call Stack 과정

각 함수 호출은 스택 프레임(stack frame)을 생성하며, 프레임 안에는:

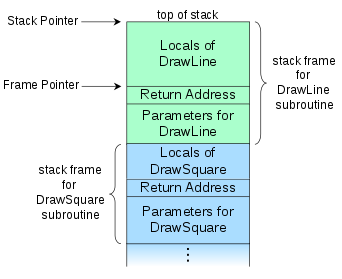

스택 프레임 구조도

1. 복귀 주소 (PC): caller 함수로 복귀할 주소
2. 지역 변수: 함수 내에서 선언된 변수들
3. 매개변수: 함수에 전달된 인자들

함수가 끝나면: 그 프레임은 pop되며 메모리에서 사라짐 → 값은 그대로 존재하며 스택 포인터가 이동되는 것

스택 프레임 생성 과정

1단계: 함수 호출 준비

void foo() {
    int i = 3;
    bar(i);  // bar 함수 호출 준비
}

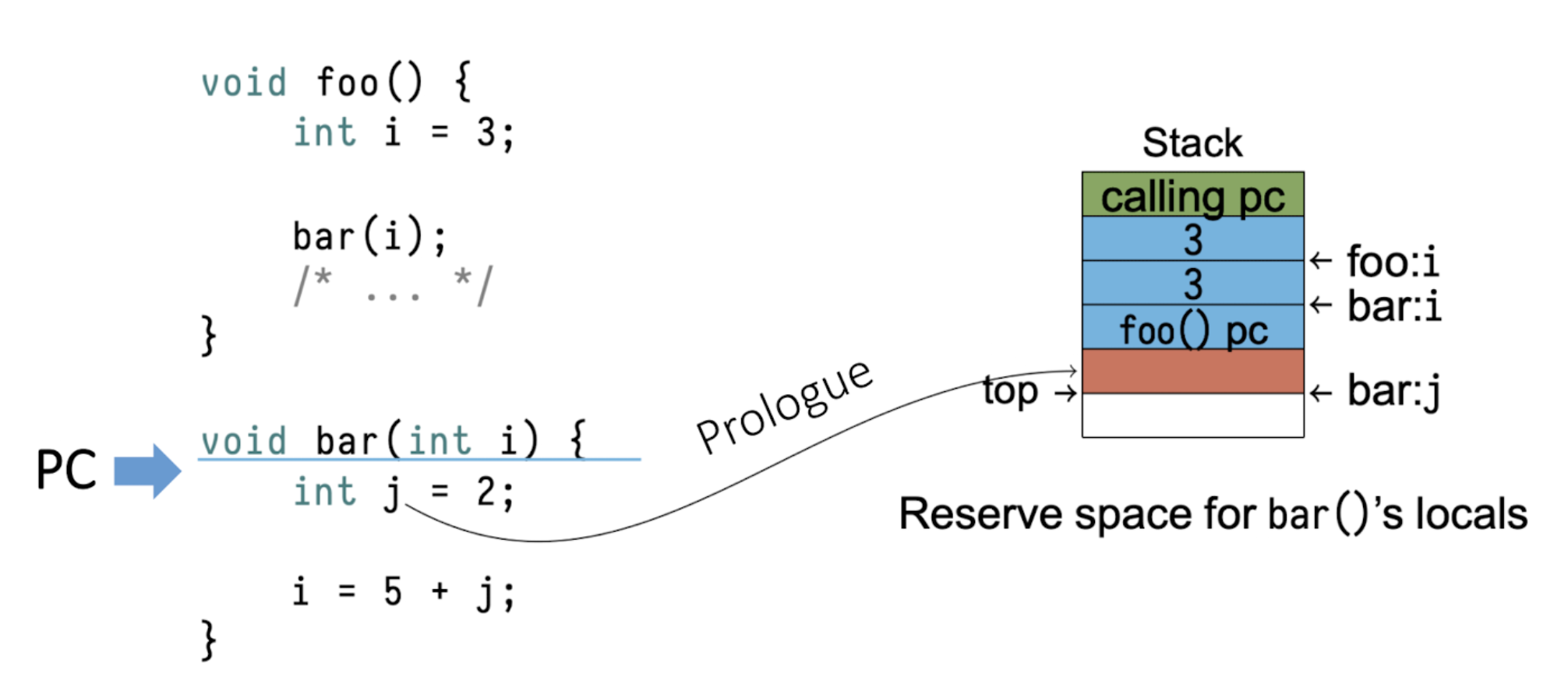

2단계: 프롤로그(Prologue) - 스택 공간 확보

void foo() {
    int i = 3;
    bar(i);  // Prologue 단계
}

void bar(int i) {
    int j = 2;
    // 지역 변수를 위한 공간 확보
}

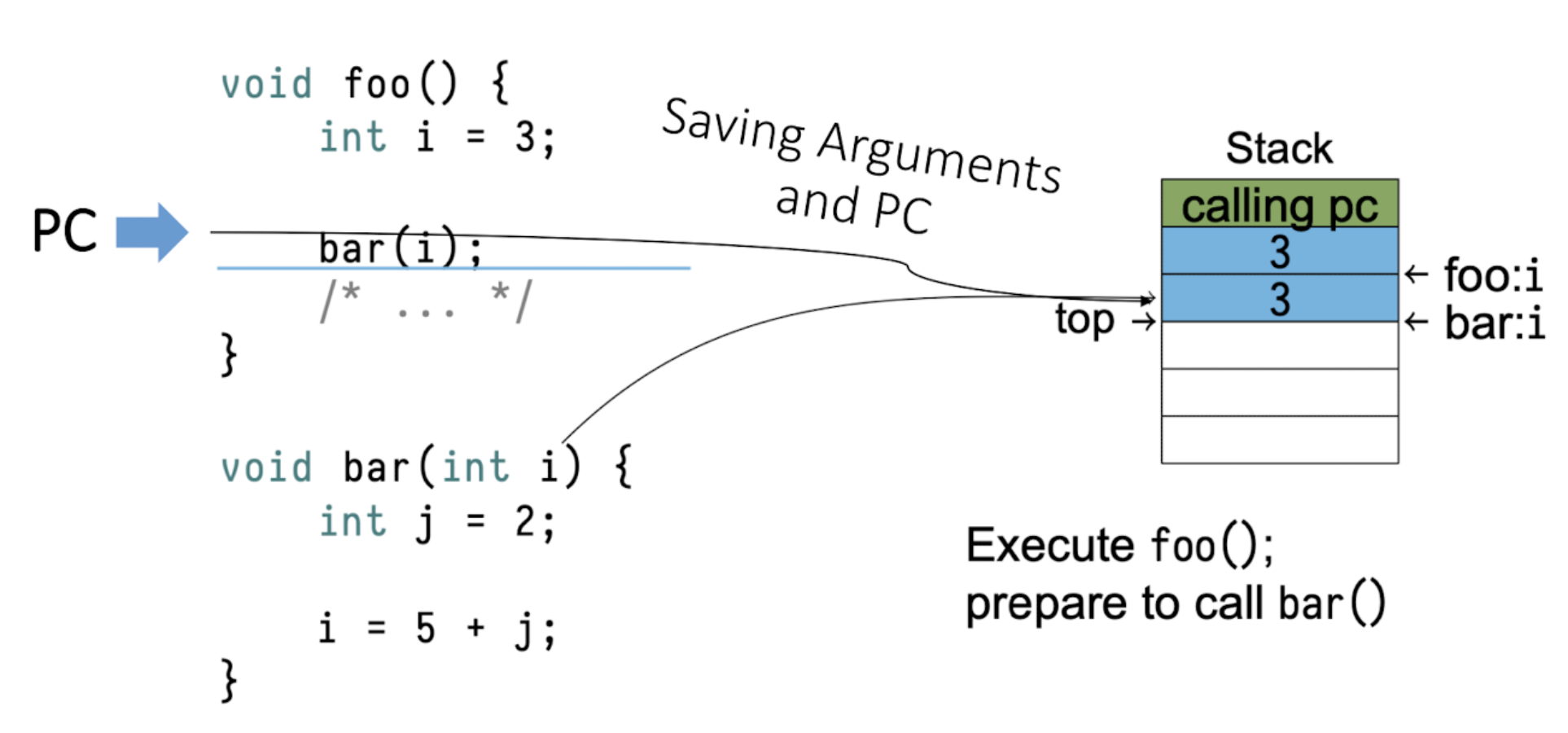

3단계: 함수 호출 및 인자 전달

4단계: 새로운 스택 프레임 생성

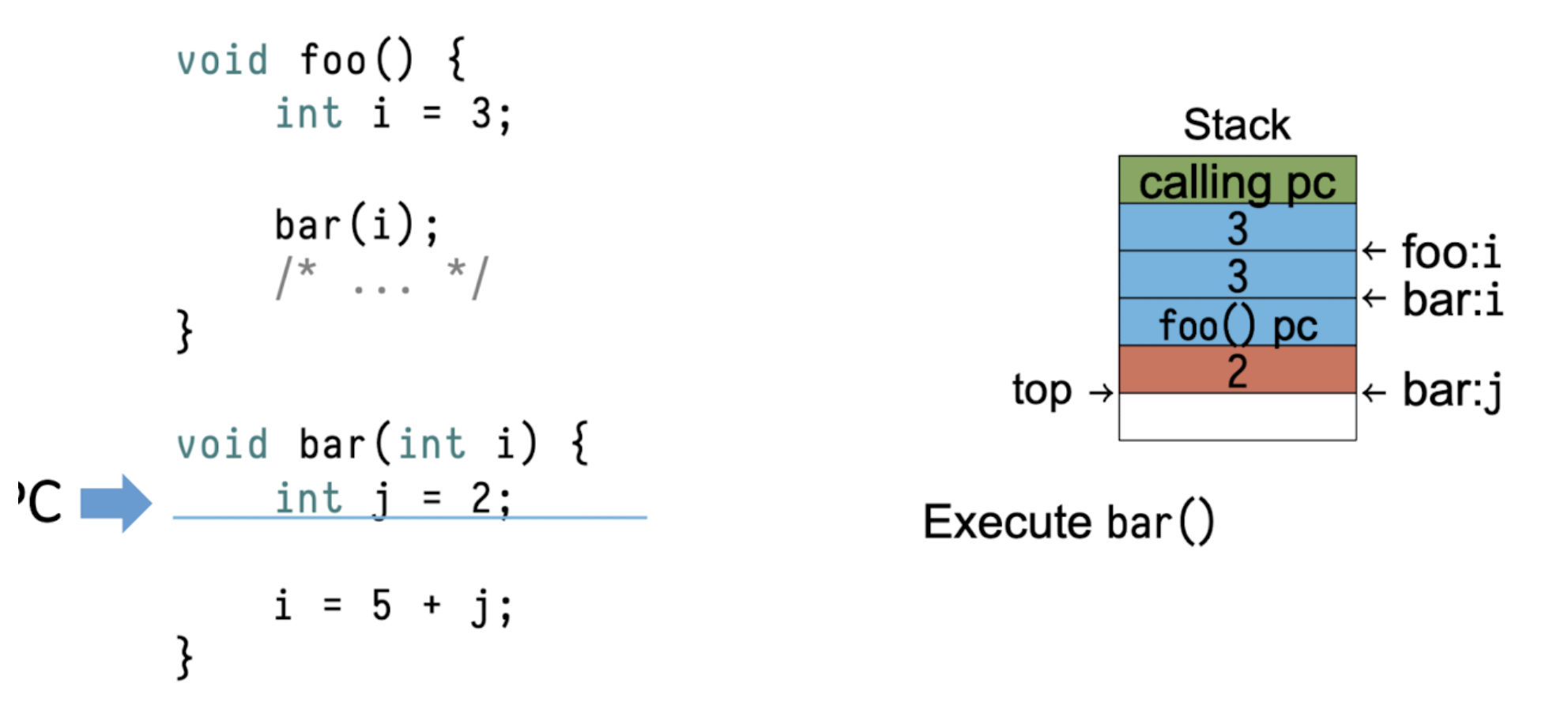

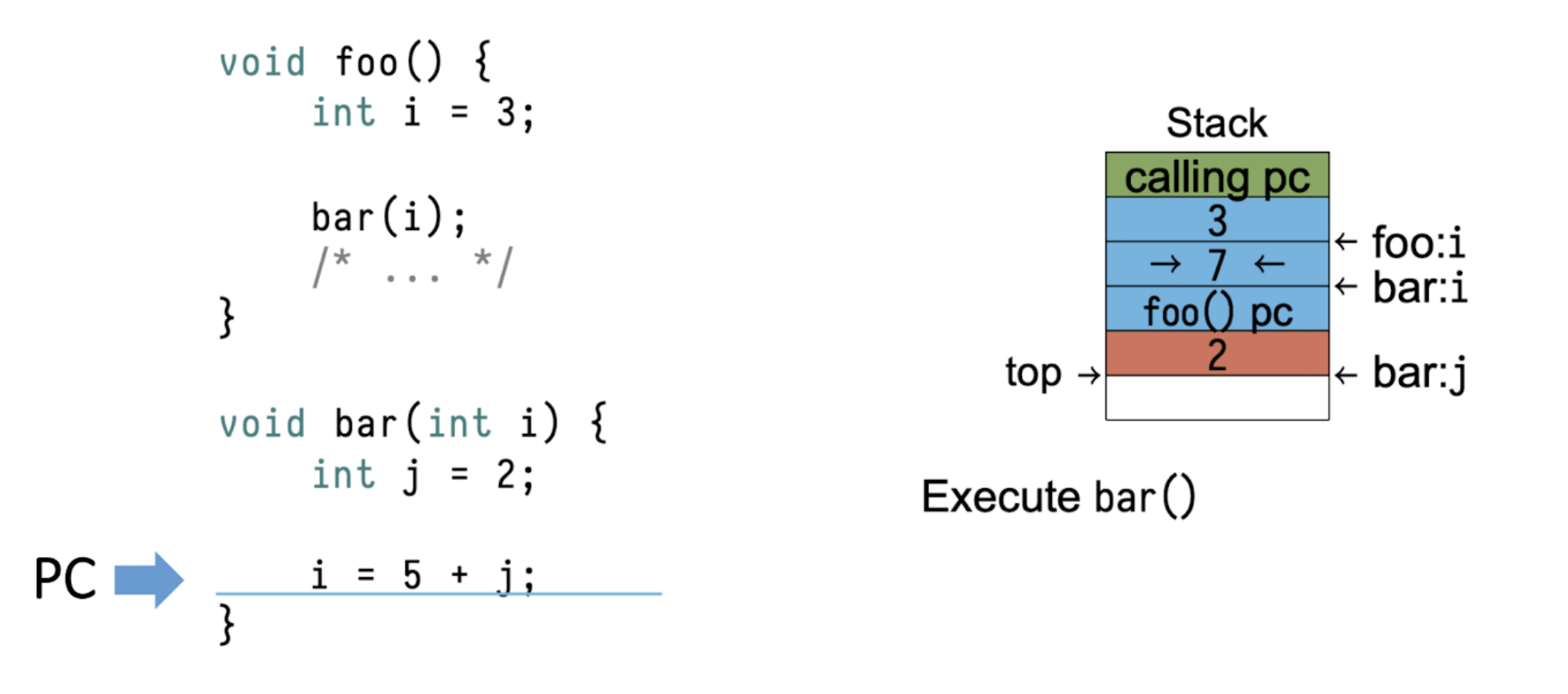

5단계: 함수 실행 및 지역변수 할당

bar() 함수 실행 중 - 지역변수 j를 위한 공간 할당

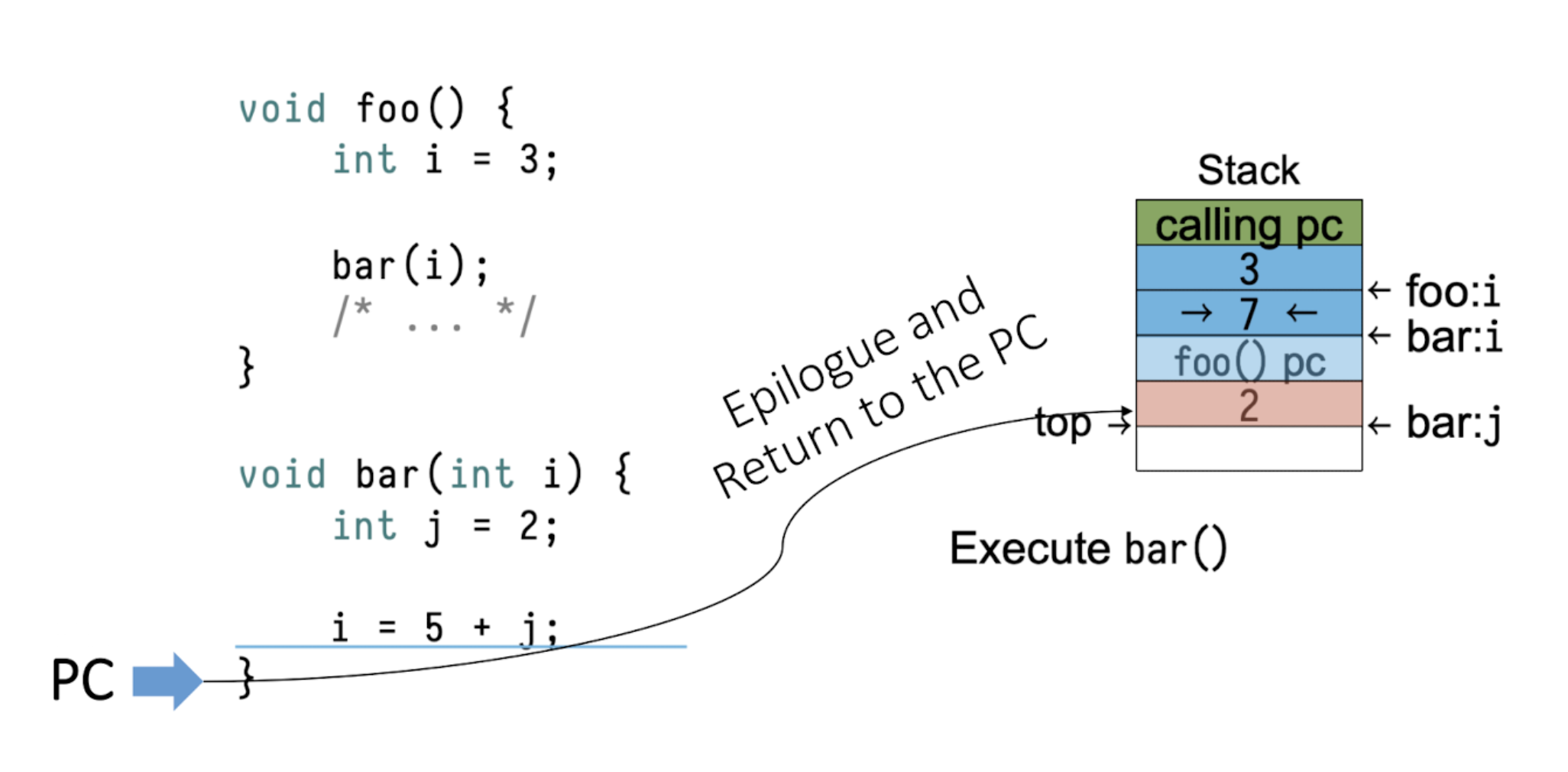

스택 변화 - 인자 값 저장 및 caller 함수로 복귀할 주소 저장

스택 프레임 동작

메모리 관점에서의 스택 동작

📌 스택은 LIFO(Last In, First Out) 구조

1. Push 연산: 스택 포인터 감소 후 값 저장 (x86에서 스택은 아래쪽으로 자람)
2. Pop 연산: 값 읽은 후 스택 포인터 증가

중요: Pop된 데이터는 실제로 지워지지 않고, 단지 스택 포인터만 이동한다. 메모리의 실제 값은 다른 데이터로 덮어쓰기 전까지 그대로 남아있다.

재귀 함수와 스택 오버플로우

재귀 함수 예시:

int factorial(int n) {
    if (n <= 1) return 1;
    return n * factorial(n - 1);  // 재귀 호출
}

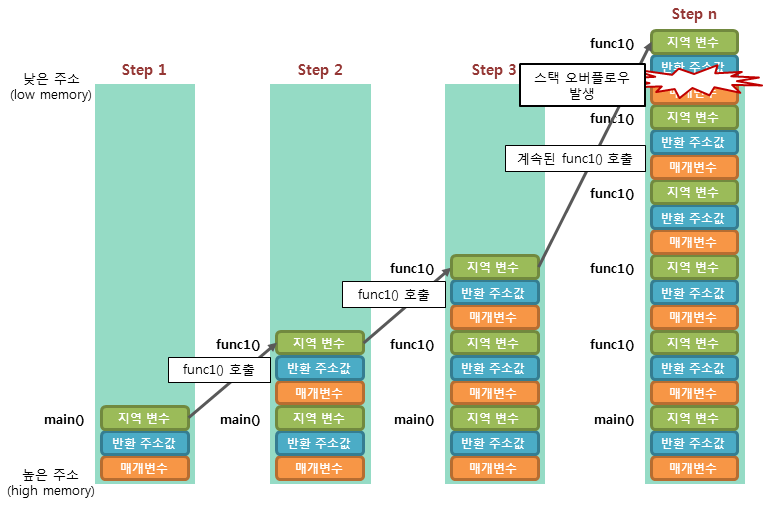

재귀 호출 시 스택 상태:

스택 오버플로우: 재귀 깊이가 너무 깊어지면 스택 공간이 부족해져 스택 오버플로우가 발생한다.

디버깅과 스택 트레이스

스택 트레이스 읽기

스택 트레이스는 함수 호출 체인을 보여주는 중요한 디버깅 도구다:

#0  bar() at main.c:8
#1  foo() at main.c:4
#2  main() at main.c:12

이는 다음을 의미한다.

• main() 함수가 foo() 함수를 호출
• foo() 함수가 bar() 함수를 호출
• 현재 bar() 함수에서 오류 발생

GDB를 이용한 스택 프레임 분석

유용한 GDB 명령어:

(gdb) bt          # 백트레이스 출력
(gdb) info frame  # 현재 프레임 정보
(gdb) frame 1     # 1번 프레임으로 이동
(gdb) info locals # 지역 변수 출력
(gdb) info args   # 함수 인자 출력

성능 최적화와 스택

스택 vs 힙 성능 비교

스택의 장점:

• 메모리 할당/해제가 매우 빠름 (포인터 이동만으로 처리)
• 캐시 지역성이 좋음 (연속된 메모리 주소 사용)
• 자동 메모리 관리 (가비지 컬렉션 불필요)

스택의 단점:

• 크기 제한이 있음 (보통 1-8MB)
• 함수 범위를 벗어나면 자동 해제됨

컴파일러 최적화

프레임 포인터 생략 최적화:

최적화 옵션(-O2, -fomit-frame-pointer)을 사용하면 컴파일러가 rbp 레지스터를 일반 용도로 사용하여 성능을 향상시킬 수 있다.

// 최적화 전
push %rbp
mov %rsp, %rbp
...
pop %rbp

// 최적화 후 (rbp 생략)
sub $16, %rsp
...
add $16, %rsp

실습 예제

스택 프레임 관찰 실습

#include <stdio.h>

void print_addresses() {
    int local_var = 42;
    printf("local_var 주소: %p\n", &local_var);
    printf("print_addresses 주소: %p\n", print_addresses);
}

void level2() {
    int var2 = 20;
    printf("level2 var2 주소: %p\n", &var2);
    print_addresses();
}

void level1() {
    int var1 = 10;
    printf("level1 var1 주소: %p\n", &var1);
    level2();
}

int main() {
    int main_var = 5;
    printf("main main_var 주소: %p\n", &main_var);
    level1();
    return 0;
}

이 코드를 실행하면 각 함수의 지역 변수들이 스택에서 어떤 주소를 가지는지 관찰할 수 있다.

보안 관점에서의 스택

스택 버퍼 오버플로우

취약한 코드 예시:

void vulnerable_function() {
    char buffer[100];
    gets(buffer);  // 위험: 경계 검사 없음
}

스택 보호 기법:

• 스택 카나리(Stack Canary): 함수 시작 시 특별한 값을 스택에 저장하고, 함수 종료 시 확인
• ASLR(Address Space Layout Randomization): 스택 주소를 랜덤화
• NX bit: 스택을 실행 불가능하게 설정
