sequenceDiagram
    participant U as 사용자
    participant W as 웹 애플리케이션
    participant A as API Gateway
    participant Auth as Auth Service
    participant US as User Service
    participant MS as Mission Service
    participant MTS as Meeting Service
    participant PS as Point Service
    participant DB as Database
    participant S3 as S3 Storage
    participant Admin as 관리자

    %% 1. 사용자 온보딩 플로우
    Note over U, Admin: 1. 사용자 온보딩 및 인증
    U->>W: 회원가입 요청
    W->>A: POST /auth/signup
    A->>Auth: 회원가입 처리
    Auth->>US: 사용자 정보 저장
    US->>DB: INSERT user_info
    DB-->>US: 저장 완료
    US-->>Auth: 사용자 생성 완료
    Auth->>U: 신원 인증 요청
    U->>Auth: 신원 인증 정보 제출
    Auth->>DB: 인증 정보 저장
    Auth-->>W: 인증 완료
    W-->>U: 지역/관심사 설정 페이지

    U->>W: 송파구 선택 + 관심사 설정
    W->>A: PUT /users/profile
    A->>US: 프로필 업데이트
    US->>DB: UPDATE user_profile
    US-->>W: 설정 완료
    W-->>U: 메인 페이지 이동

    %% 2. 모임 생성 플로우
    Note over U, Admin: 2. 모임 생성 플로우
    U->>W: 미션 페이지 접속
    W->>A: GET /missions
    A->>MS: 미션 목록 조회
    MS->>DB: SELECT missions
    DB-->>MS: 미션 데이터
    MS-->>W: 미션 목록 반환
    W-->>U: 포인트별 미션 목록 표시

    U->>W: 특정 미션 선택
    W->>A: GET /missions/{id}
    A->>MS: 미션 상세 조회
    MS-->>W: 미션 상세 정보
    W-->>U: 미션 상세 페이지

    U->>W: 모임 생성하기
    W->>A: POST /meetings
    A->>MTS: 모임 생성 요청
    MTS->>DB: INSERT meeting_info
    DB-->>MTS: 모임 생성 완료
    MTS-->>W: 모임 ID 반환
    W-->>U: 모임 생성 완료, 참여자 모집 중

    %% 3. 모임 참여 플로우
    Note over U, Admin: 3. 모임 참여 플로우
    U->>W: 번개 리스트 조회
    W->>A: GET /meetings/active
    A->>MTS: 활성 모임 목록 조회
    MTS->>DB: SELECT active_meetings
    DB-->>MTS: 활성 모임 데이터
    MTS-->>W: 모임 목록 반환
    W-->>U: 지도와 함께 모임 목록 표시

    U->>W: 모임 참여 신청
    W->>A: POST /meetings/{id}/join
    A->>MTS: 참여 신청 처리
    MTS->>DB: INSERT meeting_participant
    DB-->>MTS: 참여 등록 완료
    MTS-->>W: 참여 승인
    W-->>U: 참여 완료, 모임 대기

    %% 4. 모임 진행 및 미션 수행
    Note over U, Admin: 4. 모임 진행 및 미션 수행
    Note over U: 모임 당일
    U->>W: 현장 도착, 출석체크 요청
    W->>A: POST /meetings/{id}/checkin
    A->>MTS: QR 코드 생성 요청
    MTS-->>W: QR 코드 데이터
    W-->>U: 호스트용 QR 코드 표시

    loop 참여자별 출석체크
        U->>W: QR 코드 스캔
        W->>A: POST /meetings/{id}/scan
        A->>MTS: 출석 확인
        MTS->>DB: UPDATE attendance
        MTS-->>W: 출석 완료
        W-->>U: 출석 확인
    end

    U->>W: 미션 수행 시작
    Note over U: 미션 활동 진행
    U->>W: 미션 완료, 증빙자료 업로드
    W->>S3: 파일 업로드 (사진/영상)
    S3-->>W: 업로드 완료, URL 반환
    W->>A: POST /missions/{id}/evidence
    A->>MS: 증빙자료 등록
    MS->>DB: INSERT mission_evidence
    DB-->>MS: 등록 완료
    MS-->>W: 검수 대기 상태
    W-->>U: 업로드 완료, 검수 대기

    %% 5. 관리자 검수 및 포인트 지급
    Note over U, Admin: 5. 관리자 검수 및 포인트 지급
    Admin->>W: 검수 대기 목록 조회
    W->>A: GET /admin/evidence/pending
    A->>MS: 대기 목록 조회
    MS-->>Admin: 검수 대기 목록

    Admin->>W: 증빙자료 승인/반려
    W->>A: PUT /admin/evidence/{id}/review
    A->>MS: 검수 결과 처리
    MS->>DB: UPDATE evidence_status

    alt 승인된 경우
        MS->>PS: 포인트 지급 요청
        PS->>DB: INSERT point_transaction
        PS-->>U: 포인트 지급 알림
        U->>W: 포인트 확인
        W->>A: GET /users/points
        A->>PS: 포인트 조회
        PS-->>U: 현재 포인트 표시
    else 반려된 경우
        MS-->>U: 재업로드 요청 알림
    end


> [!NOTE] %% 6. 모임 완료 및 피드백 Note over U, Admin: 6. 모임 완료 및 피드백 U->>W: 피드백 작성
    W->>A: POST /meetings/{id}/feedback

> [!NOTE] A->>MTS: 피드백 저장
    MTS->>DB: INSERT feedback

> [!NOTE] MTS-->>W: 피드백 완료
    W-->>U: 모임 기록 저장 완료

    %% 7. 포인트 사용
    Note over U, Admin: 7. 포인트 마켓 이용
    U->>W: 포인트 마켓 접속
    W->>A: GET /market/items
    A->>PS: 상품 목록 조회
    PS-->>W: 교환 가능 상품 목록
    W-->>U: 포인트 마켓 표시

    U->>W: 상품 교환 요청
    W->>A: POST /market/exchange
    A->>PS: 포인트 차감 및 교환 처리
    PS->>DB: UPDATE user_points
    PS-->>W: 교환 완료
    W-->>U: 교환 완료 알림

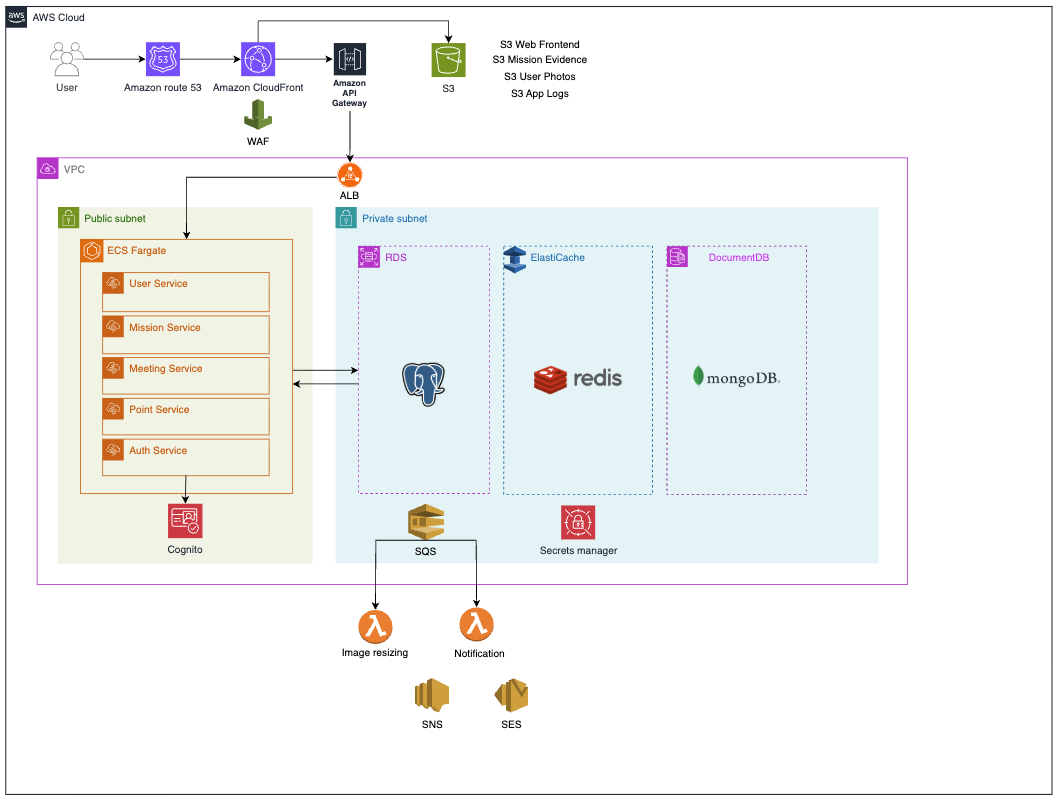

graph TD
    A[사용자] --> B[Route 53]
    B --> C[CloudFront]
    C --> D[Application Load Balancer]
    D --> E[ECS Fargate Services]

    E --> F[User Service]
    E --> G[Mission Service]
    E --> H[Meeting Service]
    E --> I[Point Service]
    E --> J[Notification Service]

    F --> K[(RDS PostgreSQL)]
    G --> L[(DocumentDB)]
    H --> K
    I --> K
    J --> M[(ElastiCache Redis)]

    E --> N[SQS]
    N --> O[Lambda Functions]
    O --> P[S3 Storage]

    O --> Q[미션 생성/관리]
    O --> R[사진 인증]
    O --> S[이미지 리사이징]
