Memory Representation

미리 알아둘 개념

📌 워드(word)

워드는 CPU가 한 번에 읽거나 쓸 수 있는 데이터의 크기다.
워드의 크기는 CPU 아키텍처를 어떻게 설계했느냐에 따라 달라진다.

32bits CPU → 32bits

한 번에 읽을 수 있는 크기가 32bits이므로 주소값으로 2^32 까지 가질 수 있고
하나의 주소는 1byte(8bits)이므로, 2^32 bytes = 4GB를 최대 RAM으로 가질 수 있음

64bits CPU → 64bits

📌 버스(bus)

버스는 CPU, 메모리, 입출력 장치 간 정보를 주고받기 위한 통신 통로다.

버스 종류

1. 데이터 버스(data bus)

CPU와 메모리/장치 간 실제 데이터 주고받는 통로
폭(width)에 따라 주고 받을 수 있는 데이터 크기가 결정됨
즉, 워드 크기와 관련 있음 (옛날 건 다름, 설계에 따라 다를 수 있음)

2. 주소 버스(address bus)

CPU가 어디에 접근할 것인지 주소를 지정하는 데 사용되는 통로
폭(width)에 따라 접근 가능한 메모리 용량 결정됨

3. 제어 버스(control bus)

읽기/쓰기, 인터럽트, 클럭 신호 등 제어 신호를 전달하는 데 사용되는 통로
데이터가 어떻게 처리되어야 하는지를 알림

폭(width) → 물리적으로 연결된 전선의 수로, 하나의 전선 당 1비트를 전송함

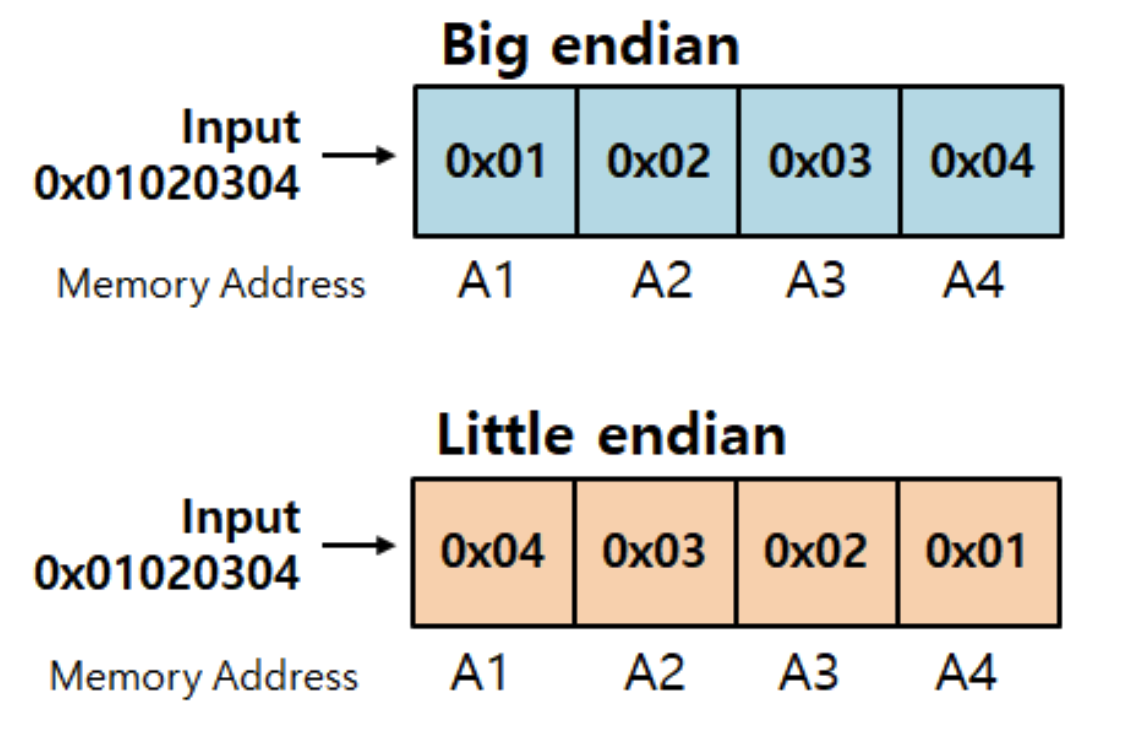

📌 리틀 엔디안과 빅 엔디안

엔디안(endian) → 데이터를 메모리에 저장할 때 바이트 순서를 어떻게 정할 것인가에 대한 규칙

32bits의 정수 0x12345678 (4bytes)를 메모리에 저장할 때 어떤 바이트가 먼저 저장되느냐

리틀 엔디안 → LSB(Least Significant Byte) 먼저 저장

78 56 34 12

빅 엔디안 → MSB(Most Significant Byte) 먼저 저장

12 34 56 78

Memory Transfer

CPU는 메모리에서 데이터를 가져올 때 "워드" 단위로 가져옴

가져온 데이터는 "레지스터(register)"에 저장됨

레지스터 폭(width)은 CPU의 기본 워드 크기와 일치

일부 CPU(x86-64 등)는 하나의 레지스터에서 여러 크기의 정수를 조작할 수 있음

현대 CPU는 캐시 메모리를 위해 메모리 버스 폭을 워드 크기보다 넓게 잡기도 함

CPU의 캐시 → 메모리 접근을 빠르게 하기 위한 일종의 고속 임시 저장소 (CPU가 메모리에서 가져오는 데이터 양을 늘리기도 함)

Imposing Structure on Memory

메모리에 특정 구조적인 의미를 부여하다

프로그래밍 언어는 다양한 데이터 타입(부울, 클래스, 문자열, 구조체 등)을 제공하는데

하지만 실제로 메모리는 단순히 비트와 워드의 집합일 뿐

우리가 소프트웨어 상에서 메모리에 **'의미'**를 부여해서 이런 구조를 만들어낸 것

Hexadecimal (16진수)

메모리 표현을 다룰 때 16진수를 자주 사용한다

16진수는 4비트(bit)를 한 자리로 표현할 수 있음

따라서 2자리 16진수는 8비트(1바이트)를 표현할 수 있음

컴퓨터가 8비트 단위로 데이터를 다루기 때문에 편리

Padding and Alignment

실제 시스템에서는 데이터가 **'정렬(alignment)'**되어 저장됨

변수의 주소는 그 타입 크기로 나눴을 때 나머지가 없어야 함

예를 들어, 32비트 int는 4바이트 단위로 정렬

이를 맞추기 위해 데이터 사이에 **'패딩(padding)'**을 삽입할 수 있음

구조체 전체의 시작 주소도 가장 큰 타입 크기에 맞춰 정렬됨

메모리 정렬이 제대로 안 된 데이터 접근은 시스템 오류(bus error)를 일으킬 수 있음

📌 구조체 멤버 저장 규칙

1. 각 멤버는 자신이 요구하는 정렬 단위에 맞는 주소에서 시작

타입	일반 정렬 단위
char	1바이트
short	2바이트
int, float	4바이트
double	8바이트

2. 필요하면 앞에 패딩을 추가하여 정렬을 맞춤

3. 구조체 안에 구조체가 있다면, 내부 구조체도 정렬 기준을 맞춤

4. 구조체 전체 크기 역시 가장 큰 타입의 정렬 크기의 배수로 맞춤 (마지막 멤버 이후에도 패딩이 추가될 수 있음)

📌 구조체 alignment 기준

구조체 전체의 정렬 기준은 내부 멤버 중 가장 큰 타입의 Alignment 요구를 따름

struct Example {
    char a; // 1바이트 정렬
    int b;  // 4바이트 정렬
};

int(4바이트)가 가장 큰 타입 → 구조체 전체 정렬 기준도 4바이트

구조체 안에 구조체가 들어가도 합산 크기를 따지지 않고 inner 구조체의 멤버를 각각 취급함

Structure Alignment 예시

#include <stdio.h>

struct Example {
    char a;    // 1바이트
    double b;  // 8바이트
    int c;     // 4바이트
    short d;   // 2바이트
    char e;    // 1바이트
};

int main() {
    printf("sizeof(struct Hard) = %zu\n", sizeof(struct Example));
}

output: 24

Pointers to Structure (구조체 포인터)

struct Complex {
    double r;
    double i;
} complex;

struct Complex *pc = &complex;

구조체 포인터를 다룰 때 -> 연산자를 사용함

(*pc).i 와 pc->i 는 완전히 같은 의미

Pointer Arithmetic (포인터 주소 연산)

포인터 연산(pointer arithmetic)에는 간격(stride)라는 개념이 존재함
스트라이드는 포인터가 가리키는 타입 크기만큼 건너뛴다
예를 들어, double형 포인터를 1 증가시키면 실제 메모리 주소는 8 증가
그래서 포인터는 배열처럼 동작할 수 있는 것이다.

Pointer Danger (포인터 주의사항)

포인터는 타입을 가지지만 메모리 주소는 같을 수 있다.
메모리 주소 자체는 타입과 상관없이 그냥 숫자이고,
잘못된 타입으로 연산하거나 접근하는 것은 오류를 일으킬 수 있다.

잘못된 메모리 접근
해제된 메모리 접근(댕글링 포인터)

structure Example {
    char username[8];
    int uid;
} example;

char *name = example.username;

username[8] → 배열의 9번째 원소로 배열 범위를 벗어나 오류 발생
name[8] → name이 가리키는 주소를 기준으로 8칸 떨어진 값을 참조 (uid를 가리키는 주소일 수도 있음)

📌 컴파일러의 도움

컴파일러는 포인터를 사용할 때 안전하게 접근할 수 있도록 도움을 제공한다.

배열 바깥 경계를 넘어가는 접근을 막음
타입이 맞지 않은 포인터 연산을 경고해줌

하지만 C, C++ 처럼 포인터를 직접 다루는 언어에서는 여전히 개발자가 직접 메모리 안정성을 신경써야 한다.

Pointer Type Casting

struct Complex {
    double r;
    double i;
};

char *bytes = (char *)&complex;

위 처럼 구조체를 바이트 단위로 접근하고 싶을 때 포인터 타입을 char*로 강제 변환(casting)할 수 있다.

void* 타입은 모든 포인터 타입과 호환되기 때문에 void*를 통해 다양한 변환이 가능하다.

Dynamic Memory Allocation

포인터를 제대로 사용하려면 동적 메모리 할당도 알아야 한다.

동적 메모리 할당 → 프로그램 실행 도중에 메모리를 요청하거나 해제하는 방법

C 언어에는 <stdlib.h> 헤더에 다양한 함수들이 존재한다.

malloc(size_t size) → 메모리를 동적으로 할당
free(void *ptr) → 할당했던 메모리를 해제

📌 malloc

→ 요청한 크기만큼 메모리를 할당하고, void형 타입의 포인터를 반환

int *array = malloc(10 * sizeof(int));

sizeof(int) 는 4바이트
10 * sizeof(int) 는 int형 10개를 저장할 수 있는 메모리 크기를 의미함
할당이 실패하면 null 값을 반환

📌 free

→ free는 메모리를 시스템에 반납한다

free(array);

free()를 호출해도 포인터 변수 자체는 남아있음 (포인터 변수의 값을 null로 만들지 않음)

즉, 포인터 값은 여전히 예전 메모리 주소를 가리키고 있을 수 있는데
→ 이 상태의 포인터를 댕글링 포인터(dangling pointer)라고 부르며 위험할 수 있다

Dangling Pointer

int *array = malloc(10 * sizeof(int));
free(array);
printf("%d", array[0]); // 매우 위험

이미 해제한 메모리를 다시 읽으려고 하면

프로그램이 비정상 종료되거나
이상한 값이 출력되거나
다른 프로그램의 데이터를 침범(힙 오버플로우)할 수도 있다

Structure Allocation

→ 구조체에서도 메모리를 동적으로 할당하고 사용할 수 있다

struct Complex {
    double r;
    double i;
};

struct Complex *c = malloc(sizeof(struct Complex));

c->r = 1.0;
c->i = 0.0;

free(c);

Memory Dump

→ 메모리에 저장된 내용을 통째로 출력하거나 저장하는 것

#include <stdio.h>

void dump_mem(const void *mem, size_t len) {
    const char *buffer = mem; // Cast to char *
    // 메모리를 바이트 단위 배열로 다루기 위함
    size_t i;

    for (i = 0; i < len; i++) {
        if (i > 0 && i % 8 == 0) { // 8 바이트마다 줄바꿈 출력
            printf("\n");
        }
        printf("%02x ", buffer[i] & 0xff); // 부호 비트가 엉뚱하게 채워지는 것을 방지
    }
    if (i > 1) {
        puts("");
    }
}

예시

int x = 98303; // 0x17fff
dump_mem(&x, sizeof(x));

Output:

ff 7f 01 00

이렇게 저장되는 이유는,
CPU가 메모리에 데이터를 저장할 때 엔디안에 따라 바이트 순서가 결정되기 때문이다.

빅엔디안 → MSB부터 저장 (00)
리틀엔디안 → LSB부터 저장 (ff)

Sign Extension (부호 확장)

→ 작은 자료형 값을 큰 자료형으로 변환할 때 값의 보존을 위해 가장 높은 비트(부호 비트, MSB)를 복사해서 남은 비트를 채우는 것이다

char c = 0x80;
int i = c;
dump_mem(&i, sizeof(i));

0x80은 2진수로 1000 0000, signed 정수로 표현하면 -128

MSB가 1이므로 int형 i로 확장할 때 앞쪽 3바이트를 모두 1로 채움

Output:

80 ff ff ff

📌 sign extension 과정

char c는 8비트 1000 0000 (signed, -128)
int i는 32비트 11111111 11111111 11111111 10000000
(맨 앞의 1들이 모두 sign extension으로 채워진 것)
음수인지 양수인지 MSB 비트를 확인
- a. MSB가 1이면 음수
- b. MSB가 0이면 양수
음수는 2의 보수로 표현되니 과정을 반대로 진행하면 된다
- a. 1 빼기 → 11111111 11111111 11111111 01111111
- b. 전체 비트를 반전 → 00000000 00000000 00000000 10000000
  ➡️ -128

Negative Integers

양수뿐만 아니라 음수도 표현하기 위해 보수가 필요하다

절대값 방식

맨 앞 비트(MSB)로 양수 음수를 구분하는 방법
예를 들어, +5 → 00000101, -5 → 10000101

문제점

+0, -0으로 0이 두 개가 존재함
연산 과정이 복잡함 (부호비트 분리, 절대값 추출, 부호에 따른 조건부 연산, 최종 절댁밧에 맞는 부호 결정 등)

1의 보수(one's complement)

양수를 비트 반전한 값을 음수로 표현함

예를 들어, +5 → 00000101 → 1의 보수 → 11111010 → -5

문제점

00000000, 11111111 여전히 0이 두 개
End-arround carry 처리가 필요해진다
→ 최상위 비트에서 발생한 캐리(carry)를 결과값의 최하위 비트에 다시 더해주는 작업

2의 보수(two's complement)

1의 보수 한 후 1을 더한다
MSB는 부호 비트

유일한 0
현재까지 사용되는 방법
MSB는 부호있는 가중치로 계산함

예를 들어, 1101 0001 → -128 +64 +16 +1 = -47

Floating Point

📌 부동소수점 표현 (IEEE 754 표준)

실수를 x * 2^y 형태로 표현

1. float (단정밀도, 32비트)

부분	비트 수	설명
부호(Sign)	1비트	양수(0), 음수(1)
지수(Exponent)	8비트	실제 지수 + 127(bias)
가수(Significand/Fraction)	23비트	정규화된 소수부

2. double (배정밀도, 64비트)

부분	비트 수	설명
부호(Sign)	1비트	양수(0), 음수(1)
지수(Exponent)	11비트	실제 지수 + 1023(bias)
가수(Significand/Fraction)	52비트	정규화된 소수부

float f1 = 2.0f;
float f2 = 0.2f;

dump_mem(&f1, sizeof(f1));
dump_mem(&f2, sizeof(f2));

Output:

00 00 00 40
cd cc 4c 3e

📌 변환 과정 예시 1 (5.125)

5.125를 2진수로 변환 → 101.001
소수점 위치 조정(정규화) → 1.01001 * 2^2
- 가수(fraction): 01001
- 지수(exponent): 2
지수에 127(bias)를 더함 → 2+127 = 129
129를 2진수로 변환 → 10000001
최종 저장 형태 → 0 10000001 0100100000...

📌 변환 과정 예시 2 (2.0)

2진수 변환 10.0 (2)
정규화 1.0 × 2^1
- fraction → 0
- exponent → 1
bias: exponent + bias 1 + 127 = 128
bias 값을 2진수로 변환 128 → 10000000
최종 저장
- Sign: 0
- Exponent: 10000000
- Fraction: 0000...
16진수 0x40000000
리틀엔디안 00 00 00 40
