Address Resolution Protocol (ARP)

ARP 개념과 필요성

ARP란?

Address Resolution Protocol의 약자로, 논리 주소(IP)를 물리 주소(MAC)로 변환하는 프로토콜이다.

왜 ARP가 필요한가?

네트워크 계층의 이중 주소 체계

• 논리 주소 (IP 주소): 네트워크 계층에서 사용, 라우팅 목적
• 물리 주소 (MAC 주소): 데이터링크 계층에서 사용, 실제 전송 목적

실제 전송 과정

1. 상위 계층: IP 주소로 목적지 지정
2. 네트워크 계층: IP 주소 기반으로 라우팅
3. 데이터링크 계층: MAC 주소 필요하여 실제 전송
4. 물리 계층: 전기 신호로 전송

주소 변환 방법

1. Static Mapping (정적 변환)

• 수동으로 IP-MAC 매핑 테이블 작성
• 관리자가 직접 설정 및 유지
• 소규모 네트워크에서 사용

장점

• 안정적이고 예측 가능
• ARP 트래픽 불필요

단점

• 수동 관리 부담
• 네트워크 변경 시 업데이트 필요
• 확장성 부족

2. Dynamic Mapping (동적 변환)

• ARP 프로토콜을 통한 자동 변환
• 실시간으로 필요 시에만 주소 해결
• 현재 주로 사용되는 방식

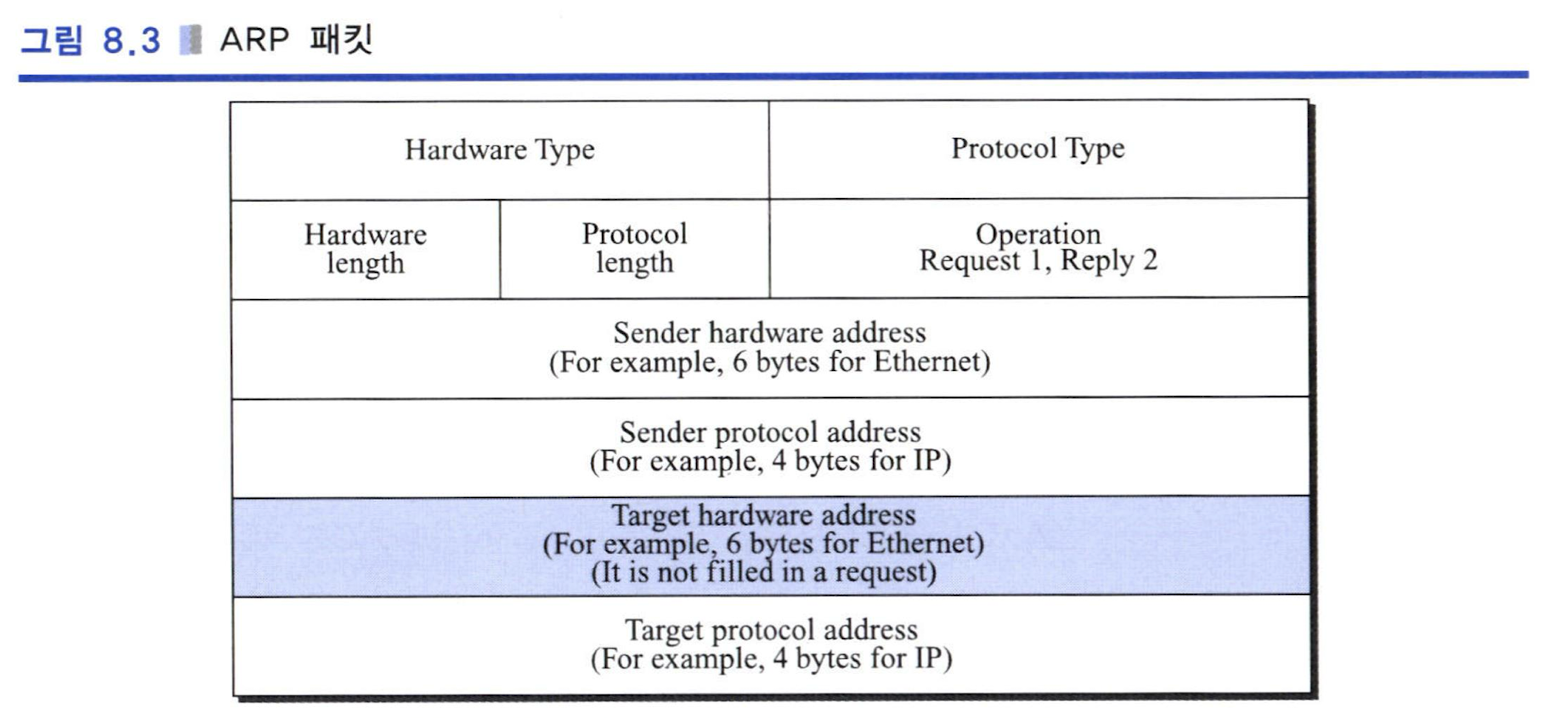

ARP 패킷 구조

ARP 패킷 필드

필드별 상세 설명

Hardware Type

• 1: Ethernet (IEEE 802.3)
• 6: IEEE 802 Networks
• 7: ARCNET
• 15: Frame Relay

Protocol Type

• 0x0800: IPv4
• 0x0806: ARP
• 0x86DD: IPv6

Operation

• 1: ARP Request (ARP 요청)
• 2: ARP Reply (ARP 응답)
• 3: RARP Request (역방향 ARP 요청)
• 4: RARP Reply (역방향 ARP 응답)

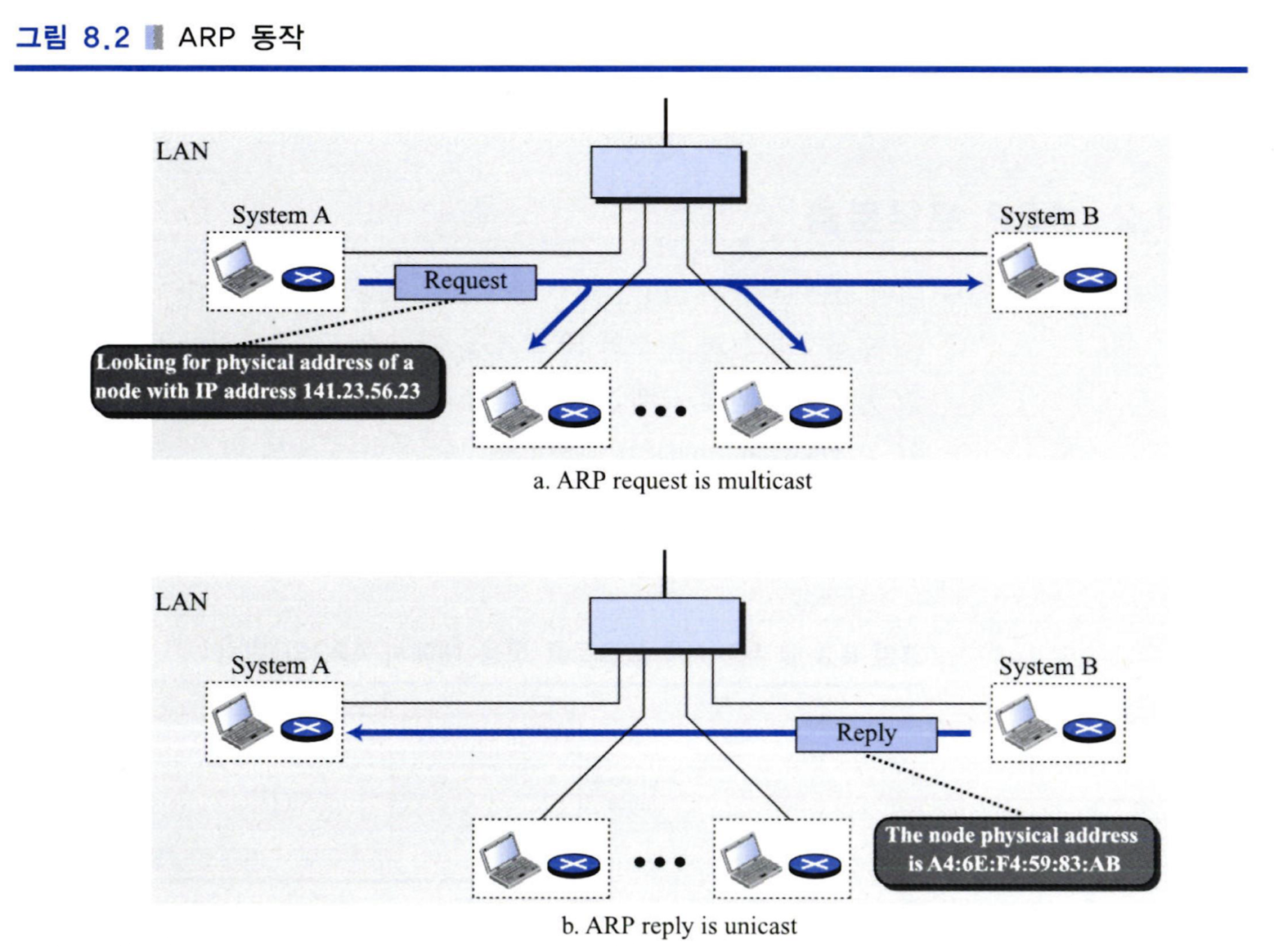

ARP 동작 과정

기본 ARP 프로세스

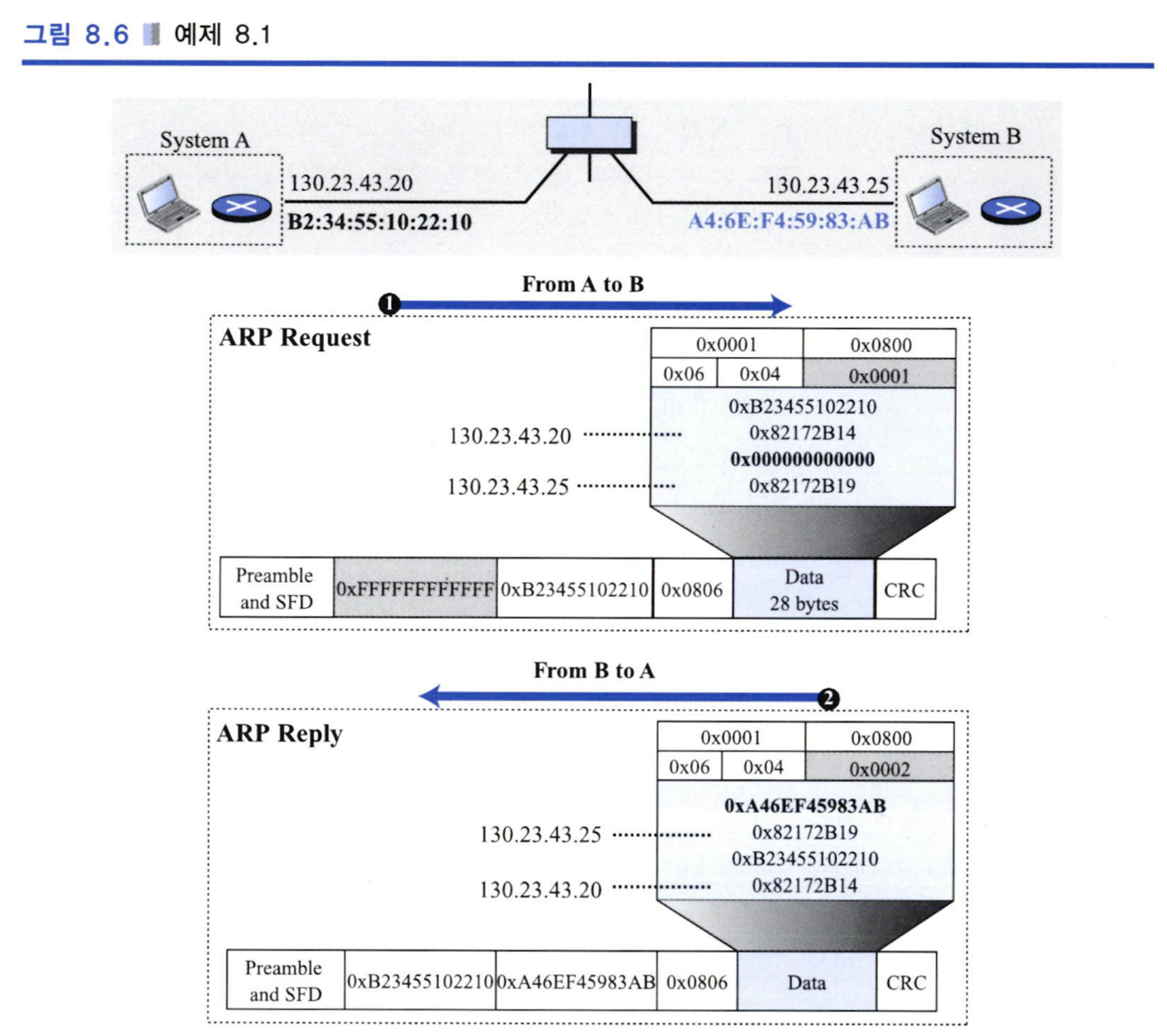

1단계: ARP 요청 (Request)

송신자 A (192.168.1.10)가 수신자 B (192.168.1.20)의 MAC 주소를 알고 싶은 경우

**ARP 요청 패킷**:
- Hardware Type: 1 (Ethernet)
- Protocol Type: 0x0800 (IPv4)
- Operation: 1 (Request)
- Sender Hardware Address: AA:BB:CC:DD:EE:FF (A의 MAC)
- Sender Protocol Address: 192.168.1.10 (A의 IP)
- Target Hardware Address: 00:00:00:00:00:00 (모름)
- Target Protocol Address: 192.168.1.20 (B의 IP)

전송 방식: 브로드캐스트 (FF:FF:FF:FF:FF:FF)

2단계: ARP 응답 (Reply)

**수신자 B만 응답**:

**ARP 응답 패킷**:
- Operation: 2 (Reply)
- Sender Hardware Address: 11:22:33:44:55:66 (B의 MAC)
- Sender Protocol Address: 192.168.1.20 (B의 IP)
- Target Hardware Address: AA:BB:CC:DD:EE:FF (A의 MAC)
- Target Protocol Address: 192.168.1.10 (A의 IP)

전송 방식: 유니캐스트 (A의 MAC 주소로 직접 전송)

3단계: 캐시 저장

• A는 B의 IP-MAC 매핑을 ARP 캐시 테이블에 저장
• 이후 B로 전송할 때 ARP 요청 없이 바로 전송 가능

ARP 사용 경우 4가지

이미지 표시

Case 1: 호스트 → 같은 네트워크의 호스트

송신자와 수신자가 동일한 물리 네트워크에 있는 경우

시나리오: 192.168.1.10 → 192.168.1.20

**과정**:
1. 목적지 IP (192.168.1.20)가 같은 서브넷인지 확인
2. 192.168.1.20의 MAC 주소를 위한 ARP 요청
3. 192.168.1.20 호스트가 자신의 MAC 주소로 응답
4. 직접 전송

Case 2: 호스트 → 다른 네트워크 (라우터 경유)

송신자가 다른 네트워크의 호스트에게 전송하는 경우

시나리오: 192.168.1.10 → 10.0.0.50

**과정**:
1. 목적지가 다른 네트워크임을 확인
2. 기본 게이트웨이 (192.168.1.1)의 MAC 주소를 위한 ARP 요청
3. 라우터가 자신의 MAC 주소로 응답
4. 라우터로 전송 (목적지 IP는 10.0.0.50, 목적지 MAC은 라우터)

Case 3: 라우터 → 다른 라우터

라우터가 다른 라우터로 패킷을 전달하는 경우

시나리오: 라우터 R1 → 라우터 R2

**과정**:
1. 라우팅 테이블에서 다음 홉 라우터 결정
2. 다음 홉 라우터의 MAC 주소를 위한 ARP 요청
3. 다음 홉 라우터가 응답
4. 다음 홉 라우터로 전송

Case 4: 라우터 → 같은 네트워크의 호스트

라우터가 직접 연결된 네트워크의 호스트로 전달하는 경우

시나리오: 라우터 → 192.168.2.30 (최종 목적지)

**과정**:
1. 목적지가 직접 연결된 네트워크임을 확인
2. 목적지 호스트의 MAC 주소를 위한 ARP 요청
3. 목적지 호스트가 응답
4. 최종 전달 완료

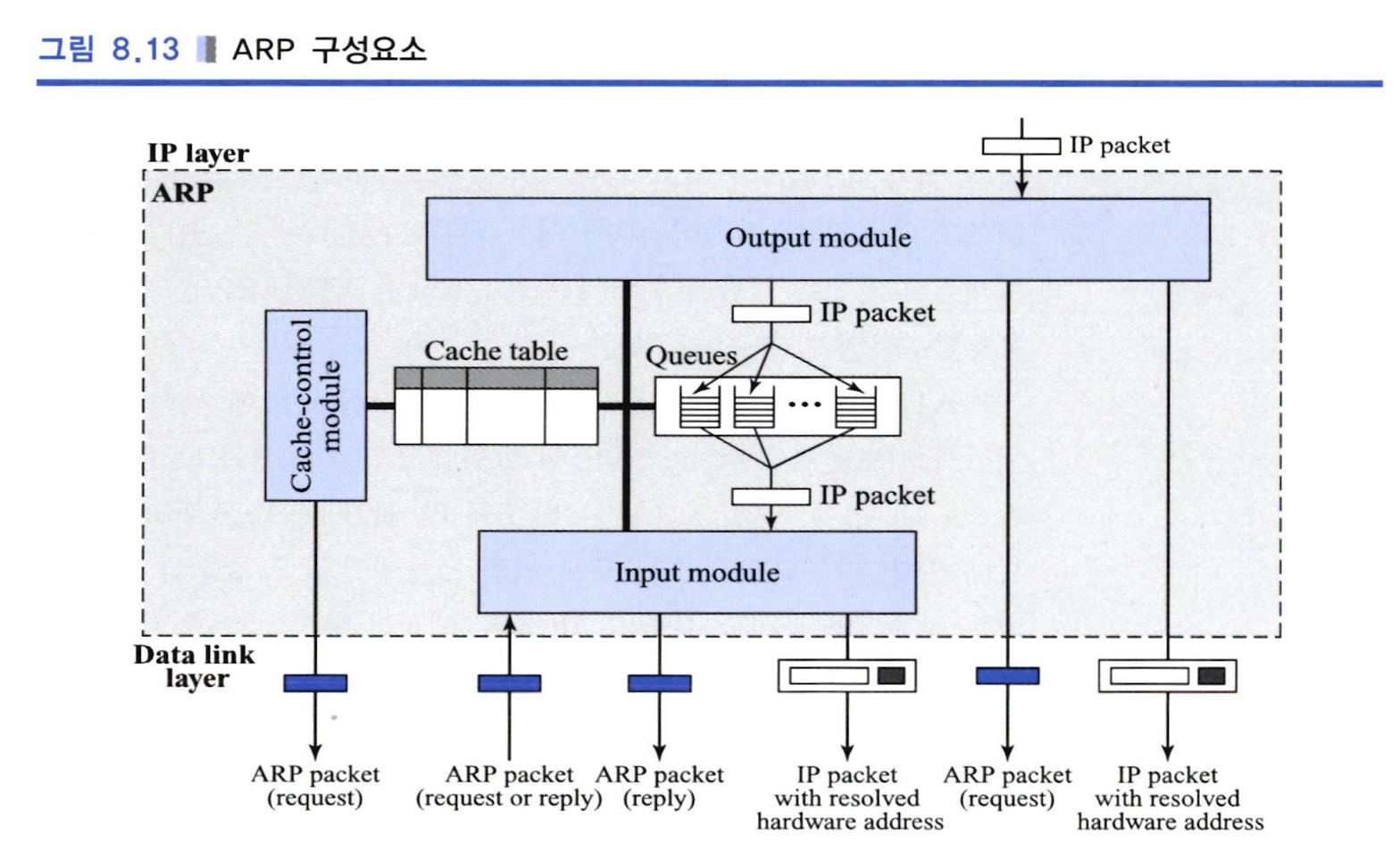

ARP 캐시 테이블

캐시 테이블 구조

IP Address        MAC Address           Type      TTL
192.168.1.1       aa:bb:cc:dd:ee:ff     dynamic   1200
192.168.1.20      11:22:33:44:55:66     dynamic   800
192.168.1.255     ff:ff:ff:ff:ff:ff     static    -
224.0.0.1         01:00:5e:00:00:01     static    -

엔트리 유형

Dynamic (동적)

• ARP 요청/응답으로 학습된 엔트리
• TTL: 1200초 (20분) 후 자동 삭제
• 대부분의 일반적인 호스트 엔트리

Static (정적)

• 수동으로 설정된 엔트리
• 영구 보존 (시스템 재시작 시까지)
• 브로드캐스트, 멀티캐스트 주소
• 보안상 중요한 서버의 고정 설정

특수 주소 엔트리

브로드캐스트 주소

IP: 192.168.1.255 (또는 255.255.255.255)
MAC: FF:FF:FF:FF:FF:FF
용도: 네트워크 내 모든 호스트에게 전송

멀티캐스트 주소

IP: 224.0.0.1 ~ 239.255.255.255
MAC: 01:00:5E:xx:xx:xx (IEEE 표준)
용도: 특정 그룹에게만 전송

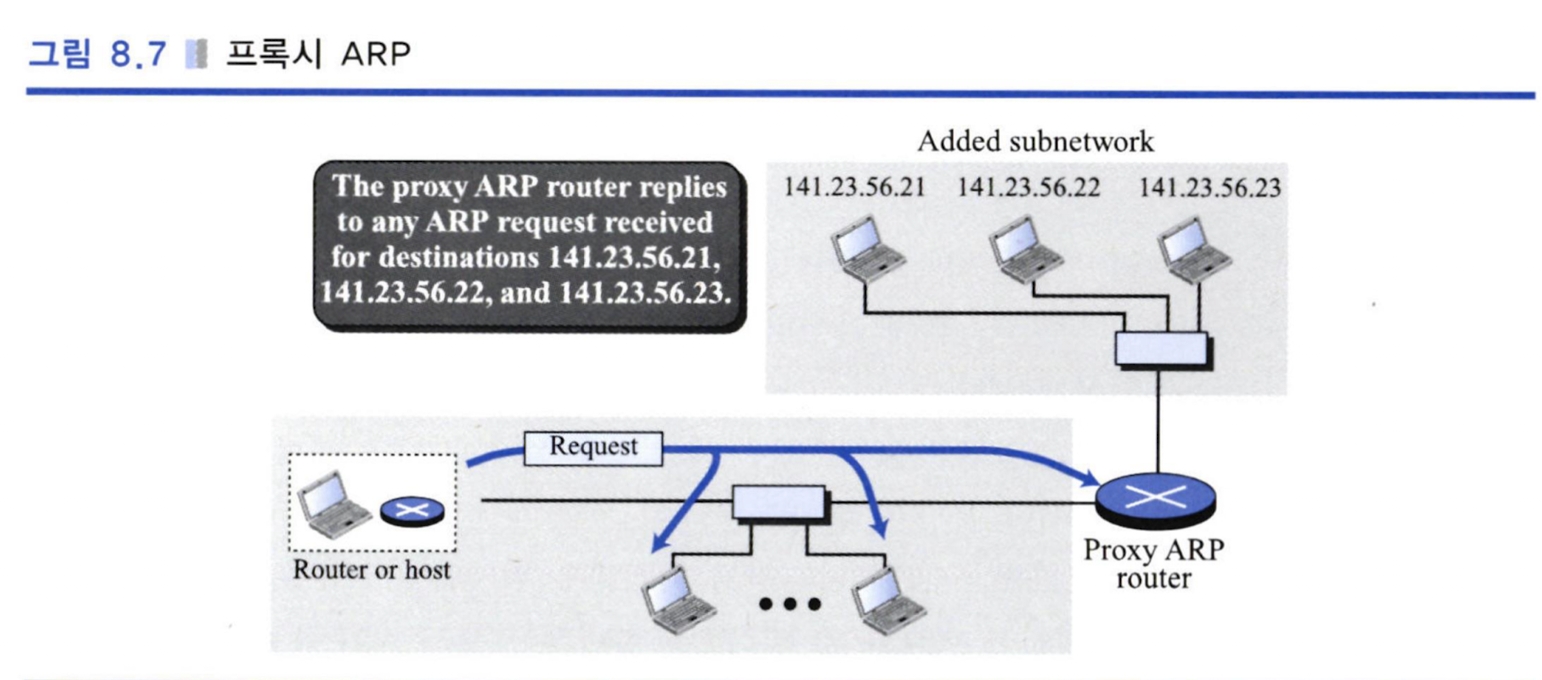

Proxy ARP

Proxy ARP 개념

라우터가 다른 서브넷의 호스트를 대신해 ARP 응답하는 기술

동작 원리

1. 호스트는 목적지가 같은 네트워크에 있다고 가정
2. 목적지 IP에 대한 ARP 요청 송신
3. Proxy ARP 라우터가 자신의 MAC 주소로 응답
4. 호스트는 라우터의 MAC으로 프레임 전송
5. 라우터가 실제 목적지로 IP 패킷 전달

사용 예시

**네트워크 구성**:
- 호스트 A: 141.23.56.21/24
- 호스트 B: 141.23.56.22/24
- 호스트 C: 141.23.56.23/24 (실제로는 다른 서브넷)

**Proxy ARP 동작**:
1. A가 C의 MAC 주소 요청 (같은 네트워크라고 생각)
2. 라우터가 자신의 MAC 주소로 응답
3. A는 라우터로 패킷 전송
4. 라우터가 실제 C의 위치로 전달

Proxy ARP 장점

• 네트워크 재구성 불필요: 호스트 설정 변경 없음
• 투명한 라우팅: 호스트는 라우터 존재를 모름
• 서브넷 확장 효과: 논리적으로 하나의 네트워크처럼 동작

Proxy ARP 단점

• 브로드캐스트 트래픽 증가
• 보안 위험: ARP 스푸핑에 취약
• 디버깅 어려움: 네트워크 구조 파악 곤란

Directed ARP

Directed ARP란?

ARP 캐시 엔트리의 유효시간이 만료되기 전에 유니캐스트로 ARP 요청을 보내 엔트리를 갱신하는 기술

동작 과정

1. 캐시 엔트리 만료 임박: TTL이 거의 다됨 (예: 1200초 → 100초 남음)
2. 유니캐스트 ARP 요청: 브로드캐스트 대신 해당 MAC 주소로 직접 전송
   3. 응답 확인:
   • 응답 있음 → TTL을 1200초로 재설정
   • 응답 없음 → 캐시에서 엔트리 삭제

Directed ARP 장점

• 브로드캐스트 트래픽 감소
• 네트워크 효율성 향상
• 불필요한 ARP 요청 최소화

ARP 관련 보안 문제

1. ARP Spoofing (ARP 스푸핑)

공격자가 가짜 ARP 응답을 보내 ARP 캐시를 조작하는 공격

공격 과정

1. 공격자가 정상 호스트 IP로 가짜 ARP 응답 전송
2. 피해자의 ARP 캐시에 공격자 MAC 주소 저장
3. 피해자는 모든 트래픽을 공격자에게 전송
4. 공격자는 트래픽을 도청하거나 변조 후 원래 목적지로 전달

방어 방법

• Static ARP 엔트리: 중요한 호스트는 정적으로 설정
• ARP 모니터링: 비정상적인 ARP 트래픽 탐지
• DHCP Snooping: 신뢰할 수 있는 DHCP 서버만 허용
• Port Security: 스위치 포트별 MAC 주소 제한

2. ARP Flooding

대량의 ARP 요청으로 네트워크 혼잡을 유발하는 공격

방어 방법

• Rate Limiting: ARP 요청 빈도 제한
• ARP Cache Timeout 조정: 적절한 캐시 시간 설정
