IPv4

IPv4 Address

IPv4 주소 기본 개념

• 32비트 식별자로 인터넷상 호스트나 라우터를 유일하게 식별
• IP 주소는 인터페이스의 주소임 (호스트 자체가 아님)
• 점분 십진법(dotted decimal)으로 표현: 192.168.1.1

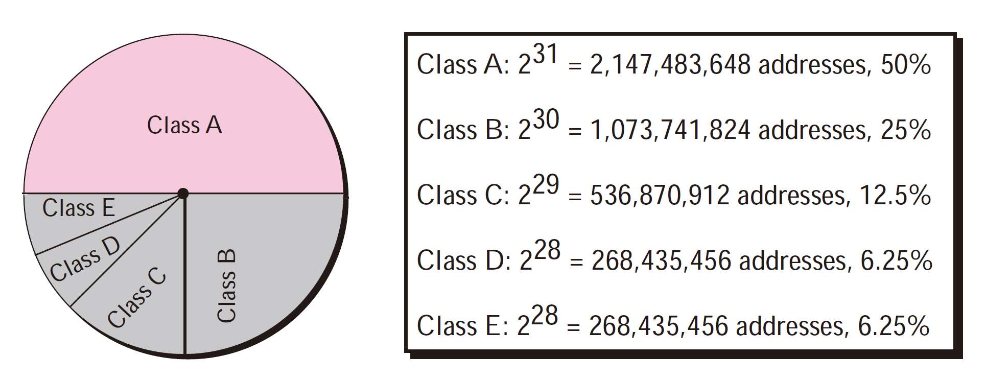

클래스기반 주소지정(Classful Addressing)

문제점: A, B 클래스는 주소 낭비, C 클래스는 주소 부족

서브넷팅(Subnetting)

개념

• 기존 네트워크를 더 작은 서브네트워크로 분할
• 서브넷 마스크를 사용하여 네트워크와 호스트 부분 구분

계산 공식

• 서브넷 수 = 2^s (s: 서브넷에 할당된 비트 수)
• 각 서브넷 내 호스트 수 = 2^h - 2 (h: 호스트에 할당된 비트 수)

예제

네트워크: 141.14.0.0/16
서브넷 마스크: 255.255.192.0 (/18)
→ 4개의 서브넷 생성 (2^2 = 4)
→ 각 서브넷당 16,382개 호스트 (2^14 - 2)

슈퍼네팅(Supernetting)

개념

• 여러 개의 작은 네트워크를 하나의 큰 네트워크로 결합
• 주로 Class C 블록들을 묶어 사용

슈퍼넷 마스크 계산

n_super = n - log₂(c)
- n: 디폴트 마스크 비트 수
- c: 합칠 Class C 개수

한계

• 2의 거듭제곱 개수만 결합 가능
• 주소 낭비 발생 가능
• 라우팅 복잡성 증가

CIDR (Classless Inter-Domain Routing)

주요 특징

• 클래스 개념 없이 가변 길이 서브넷 마스크(VLSM) 사용
• 프리픽스/서픽스 구조: 네트워크 부분/호스트 부분
• 슬래시 표기법: 192.168.1.0/24

특수 주소 블록

1. 네트워크 주소: 서픽스가 모두 0 (예: 192.168.1.0/24)
2. 직접 브로드캐스트 주소: 서픽스가 모두 1 (예: 192.168.1.255/24)

CIDR 특수 주소

• 0.0.0.0: DHCP 요청 시 출발지 주소로 사용
• 255.255.255.255: 제한된 브로드캐스트 주소
• 127.0.0.1: 루프백 주소 (자기 자신 테스트)
• 사설 주소: 10.0.0.0/8, 172.16.0.0/12, 192.168.0.0/16
• 멀티캐스트 주소: 224.0.0.0/4

NAT (Network Address Translation)

필요성

• 공인 IP 주소 부족 문제 해결
• 내부는 사설 IP, 외부 통신 시 공인 IP로 변환

동작 방식

1. 송신 시: 사설 IP → 공인 IP 변환
2. 수신 시: 변환 테이블 참조하여 원래 사설 IP로 복원
3. PAT: IP + Port 함께 매핑하여 다수 호스트가 하나의 공인 IP 공유

Delivery and Forwarding of IP Packets

전달(Delivery) 방식

직접 전달(Direct Delivery)

• 목적지가 같은 물리 네트워크에 있는 경우
• 라우터 없이 직접 전송

간접 전달(Indirect Delivery)

• 목적지가 다른 네트워크에 있는 경우
• 하나 이상의 라우터를 경유

포워딩(Forwarding) 방식

1. Next-hop method (다음 홉 방법)

• 가장 일반적, 메모리 효율적
• 다음 홉 정보만 저장

2. Network-specific method (네트워크 지정 방법)

• 같은 네트워크는 하나의 엔트리로 관리
• 실제 라우팅 테이블에서 주로 사용

3. Host-specific method (호스트 지정 방법)

• 특정 호스트를 위한 특별 경로
• 정책 기반 라우팅에서 제한적 사용

4. Default method (디폴트 방법)

• 일치하는 경로가 없을 때 사용
• 인터넷 연결 시 필수

라우팅 테이블 구조

주의: Next Hop이 0.0.0.0이면 직접 전달 의미

Classless Addressing Forwarding

특징

1. 마스크 정보 필수: 테이블에 /n 정보 포함
2. 주소 집약화: 라우팅 테이블 간소화
3. Longest Prefix Match: 가장 구체적인 경로 우선 선택

예제

목적지: 201.4.22.35
**라우팅 테이블**:
201.4.22.0/26  → 매치 안됨
201.4.22.0/25  → 매치 안됨
201.4.22.0/24  → 선택됨

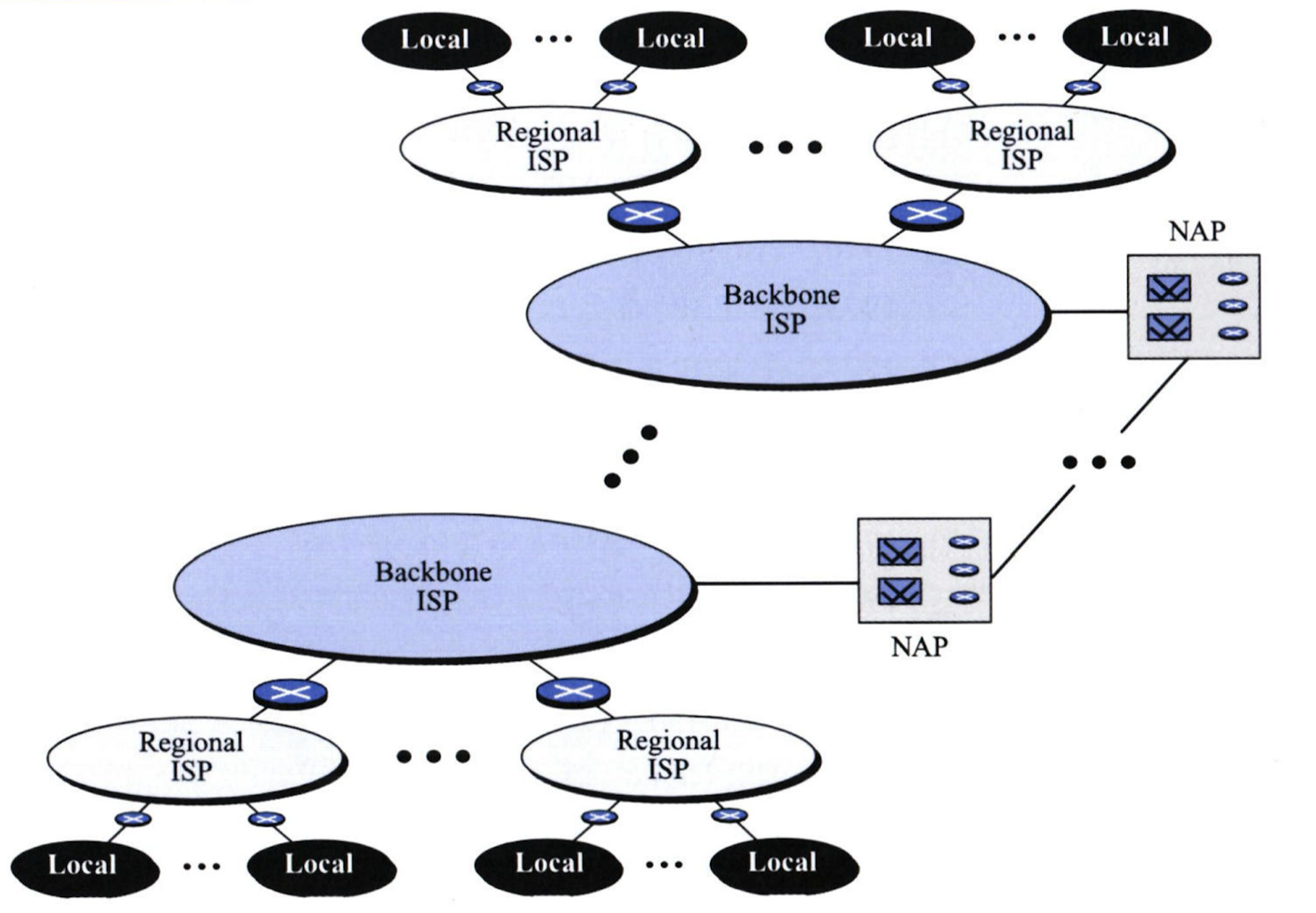

계층적 라우팅(Hierarchical Routing)

구조

• Backbone ISP → Regional ISP → Local ISP
• 각 단계에서 자신의 범위만 관리
• 상위 ISP는 하위 블록을 집약하여 관리

장점

• 라우팅 테이블 크기 감소
• 검색 속도 향상
• 관리 효율성 증대

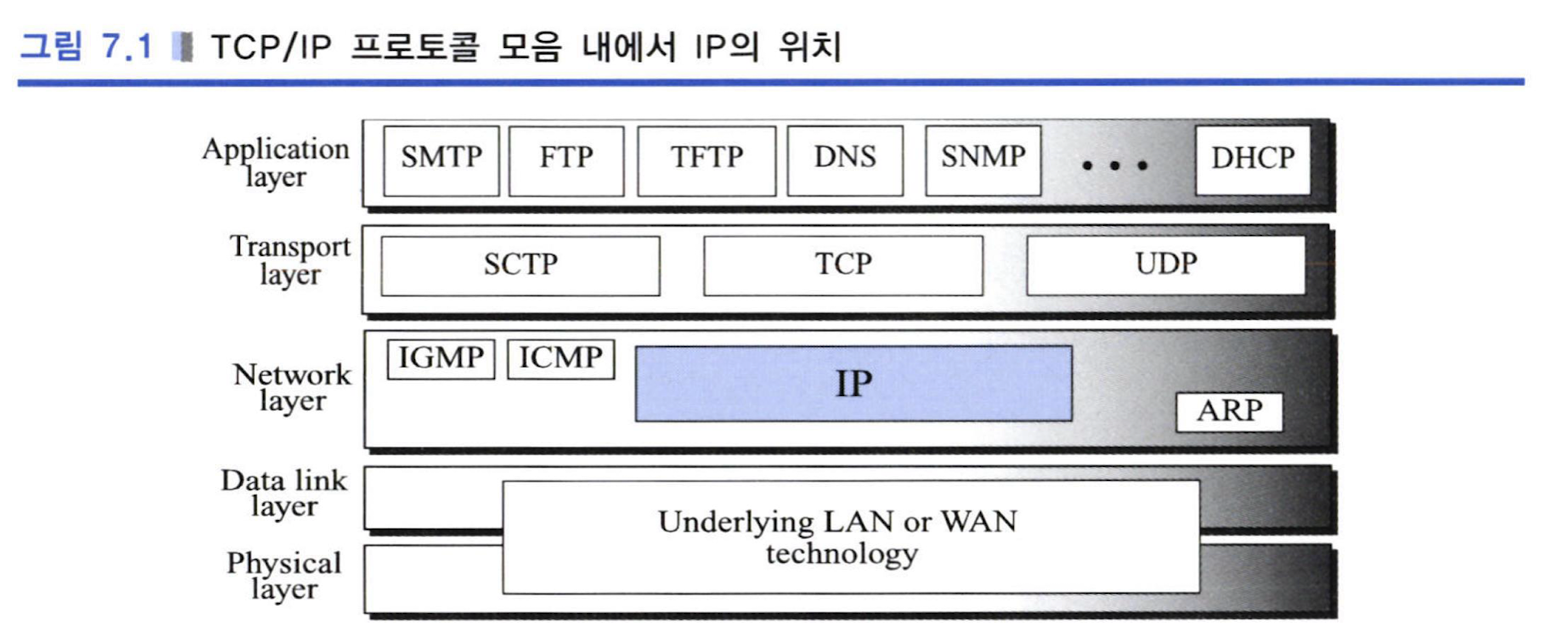

Internet Protocol Version 4 (IPv4)

IP 프로토콜 특성

• Unreliable: 신뢰성 제공 안함
• Connectionless: 비연결형 데이터그램 프로토콜
• 각 패킷은 독립적으로 처리

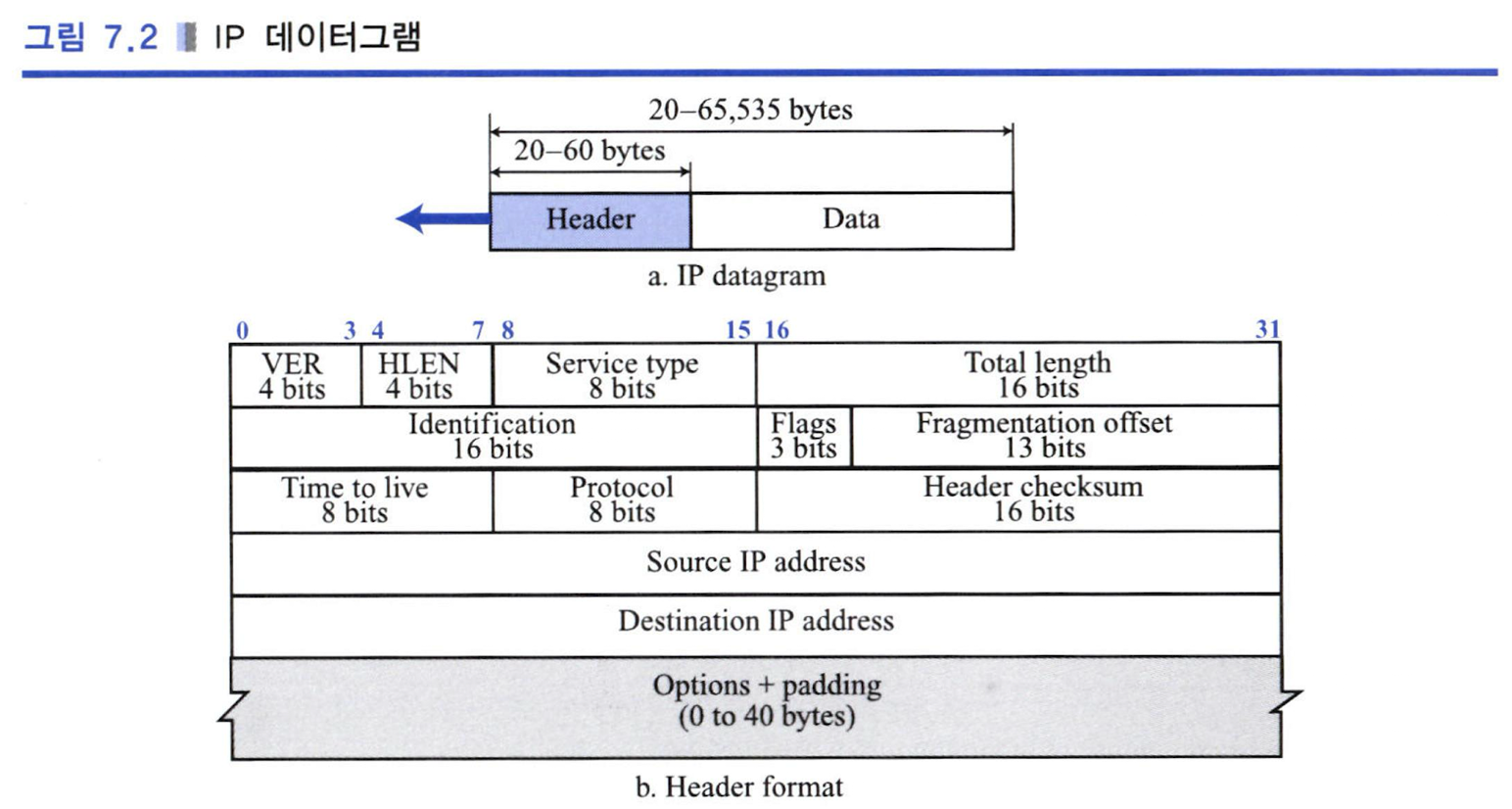

IP 데이터그램 헤더 (고정 20바이트)

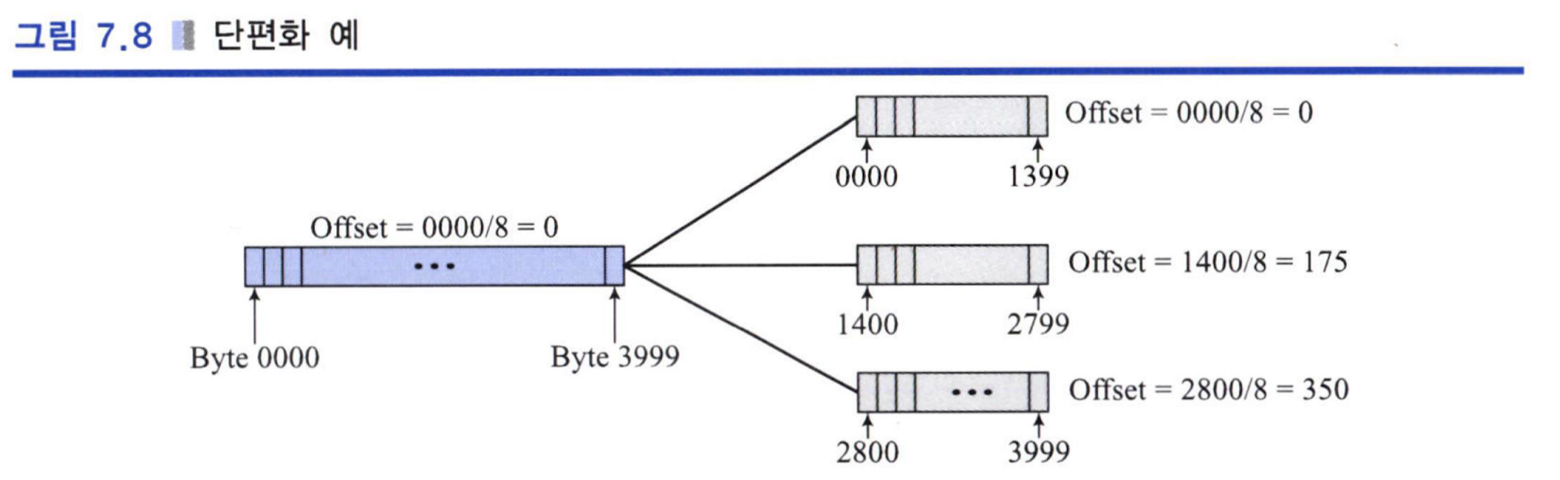

단편화(Fragmentation)

단편화 관련 필드

• Identification: 같은 데이터그램 조각 식별

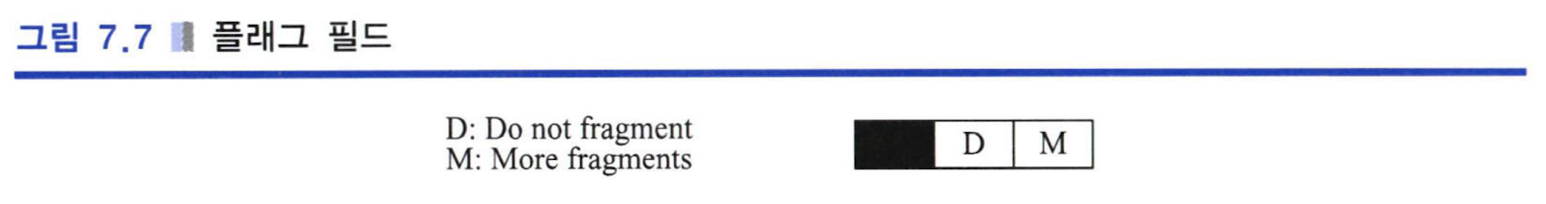

  - Flags:
  • DF(Don't Fragment): 단편화 금지
  • MF(More Fragments): 더 많은 조각 있음
• Fragment Offset: 조각 위치 (8바이트 단위)

단편화 규칙

1. 수신지에서만 재조립
2. 모든 조각이 도착해야 재조립 가능
3. 시간 내 미도착 시 모든 조각 폐기

단편 상태 판별

• offset=0, MF=0: 원본 패킷 (단편화 안됨)
• offset=0, MF=1: 첫 번째 조각
• offset≠0, MF=1: 중간 조각
• offset≠0, MF=0: 마지막 조각

IP 옵션 (가변 길이, 최대 40바이트)

옵션 구조 (TLV 형식)

• Type: Copy(1) + Class(2) + Number(5)
• Length: 옵션 전체 길이
• Value: 옵션 데이터

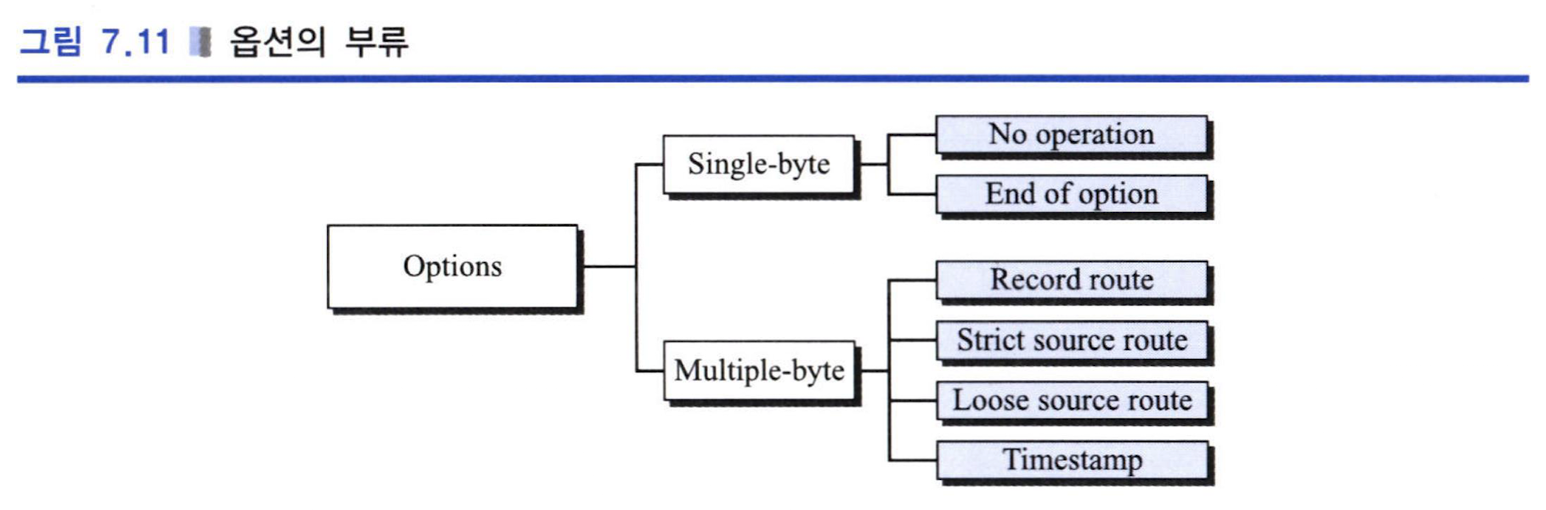

주요 옵션들

1. No Operation (1): 패딩용
2. End of Option (0): 옵션 종료
3. Record Route (7): 경로 기록
4. Strict Source Route (137): 엄격한 경로 지정
5. Loose Source Route (131): 느슨한 경로 지정
6. Timestamp (68): 시간 기록

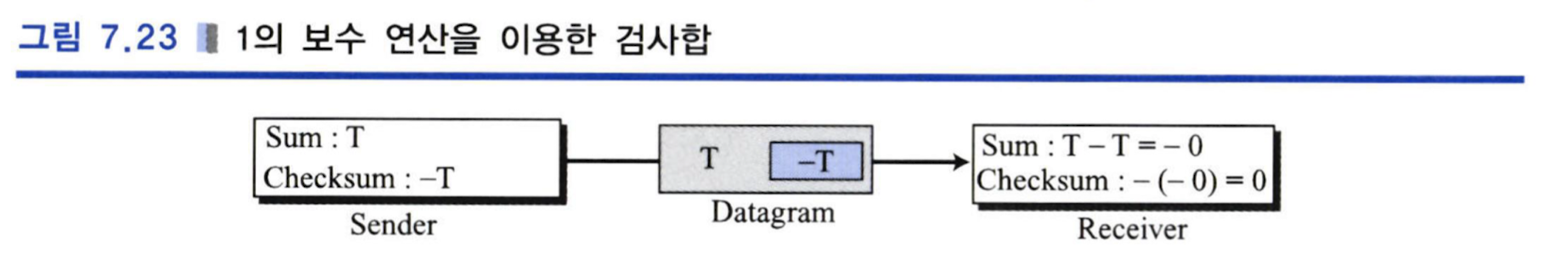

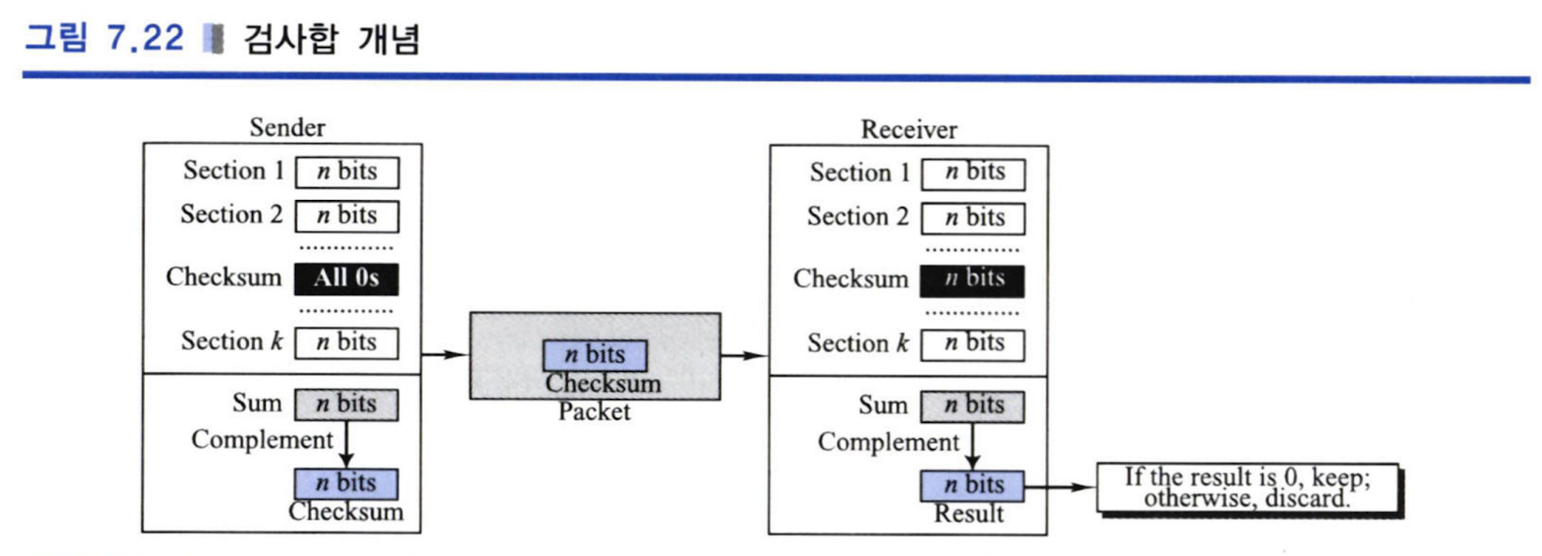

체크섬(Checksum)

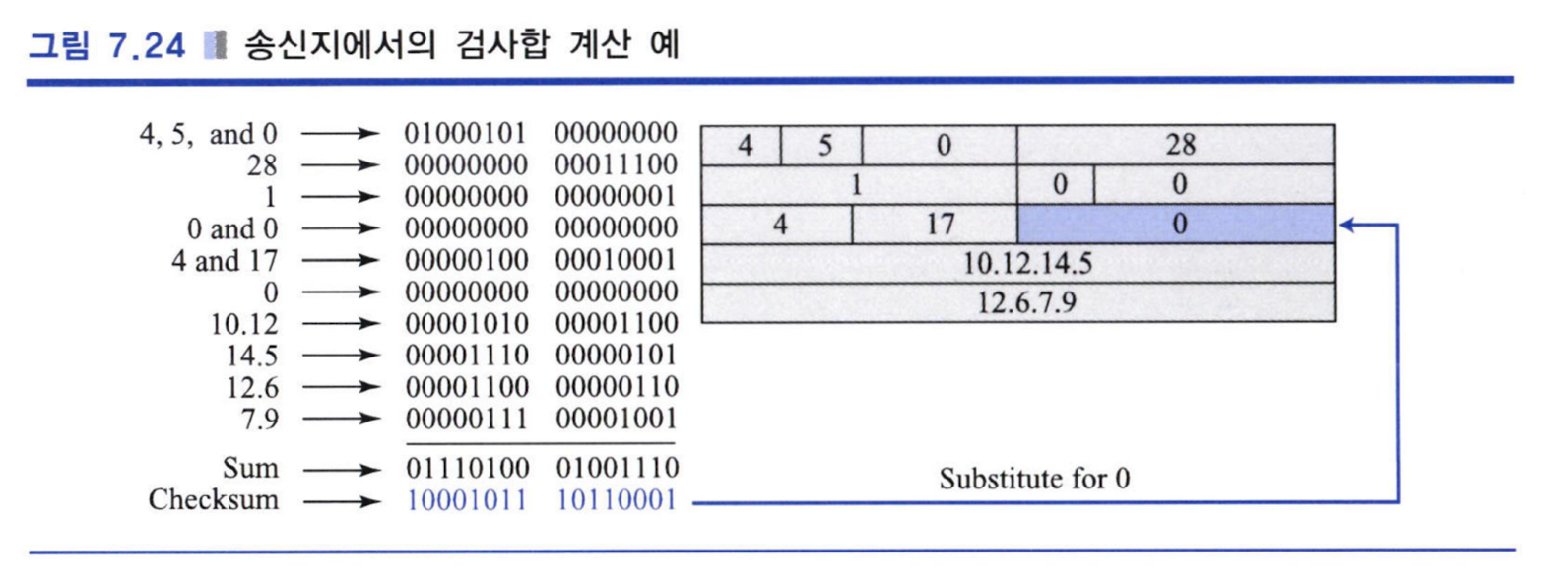

송신 측 계산

1. 헤더를 16비트씩 분할
2. 모두 합산 후 1의 보수 계산
3. 체크섬 필드에 저장

수신 측 검증

1. 체크섬 포함 모든 필드 합산
2. 1의 보수 계산
3. 결과가 0이면 정상, 아니면 폐기

특징: 헤더만 검사, 데이터는 상위 계층에서 처리

IPv4 보안 문제와 해결책

주요 취약점

1. Packet Sniffing: 패킷 내용 탈취
2. Packet Modification: 패킷 내용 변조
3. IP Spoofing: 출발지 IP 위조

IPSec 해결책

1. 암호화: 내용 보호
2. 무결성 검사: 변조 방지
3. Origin Authentication: 발신자 인증

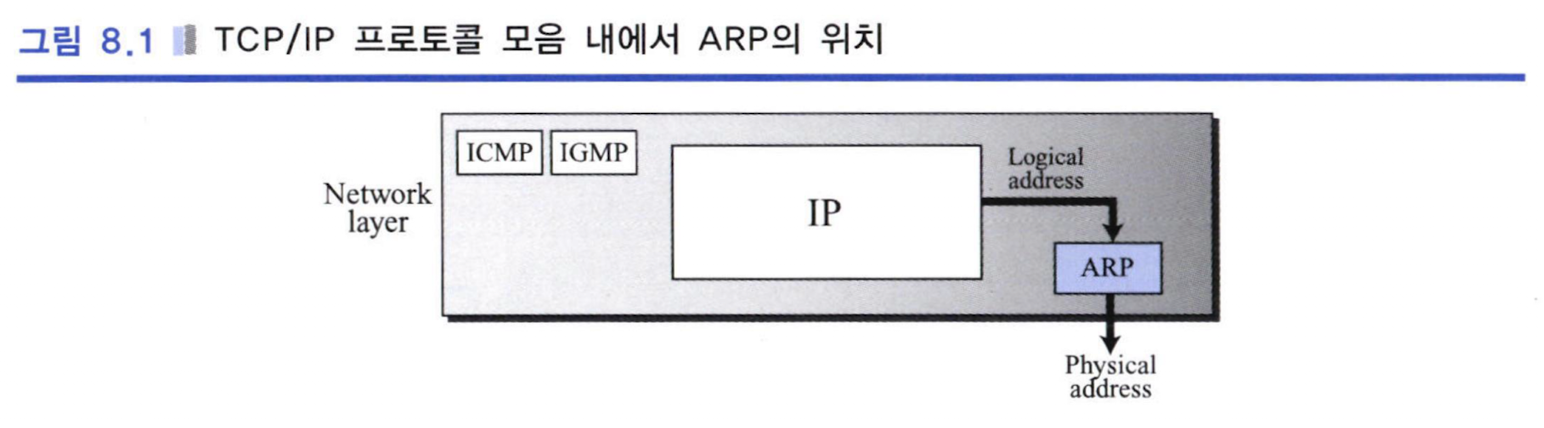

5. Address Resolution Protocol (ARP)

ARP 개념

• 논리 주소(IP) → 물리 주소(MAC) 변환
• 동적 매핑 방식 사용
• 같은 네트워크 내에서만 동작

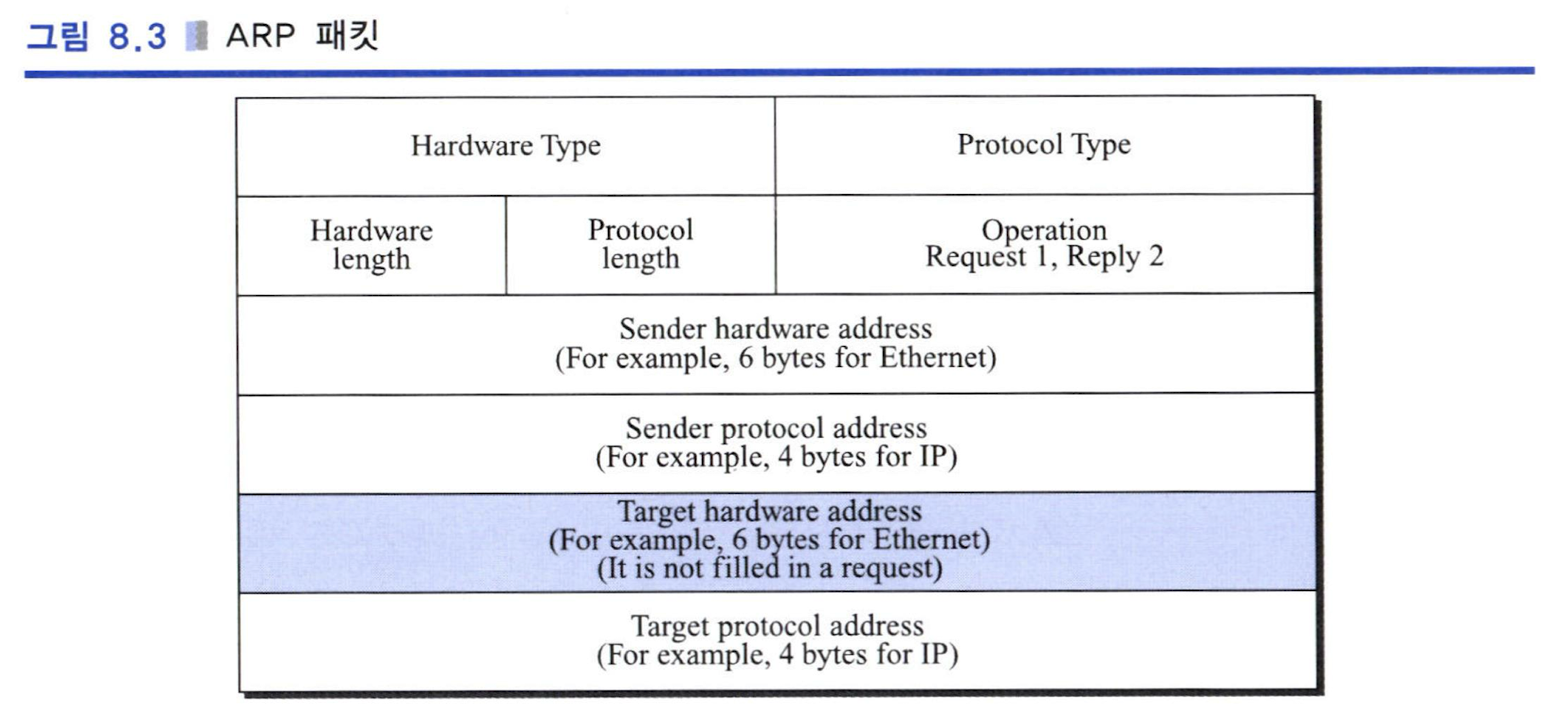

ARP 패킷 구조

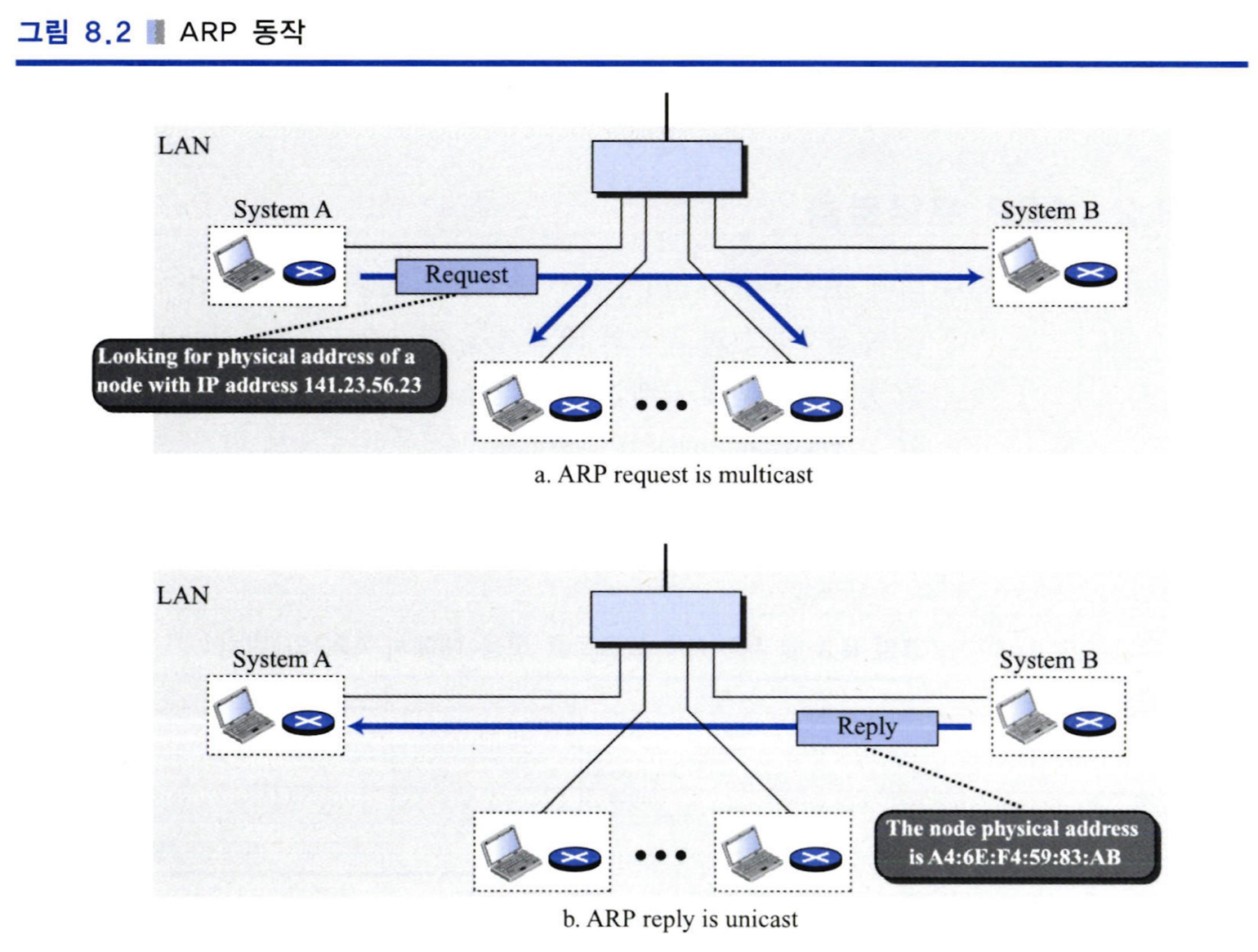

ARP 동작 과정

1. ARP 요청: 브로드캐스트로 전송 (Target MAC = 00:00:00:00:00:00)
2. ARP 응답: 해당 IP 호스트만 유니캐스트로 응답
3. 캐시 저장: 응답받은 MAC 주소를 ARP 테이블에 저장

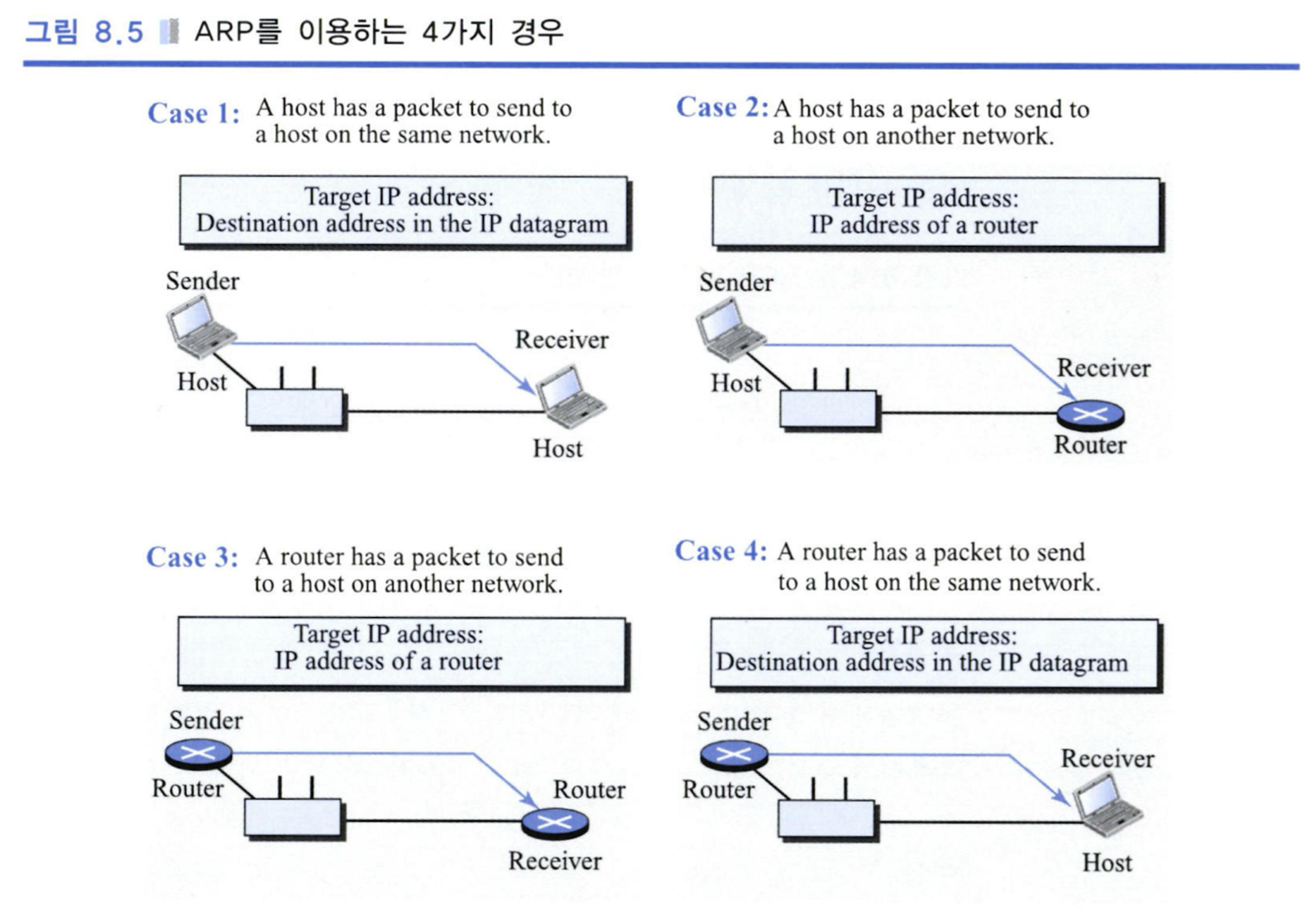

ARP 사용 경우 4가지

1. 호스트 → 같은 네트워크 호스트: 목적지 IP 변환
2. 호스트 → 다른 네트워크: 라우터 IP 변환
3. 라우터 → 다른 라우터: 다음 라우터 IP 변환
4. 라우터 → 같은 네트워크 호스트: 목적지 IP 변환

ARP 캐시 테이블

• Dynamic: 1200초 후 자동 삭제
• Static: 수동 등록, 영구 보존
• Broadcast/Multicast: 정적 엔트리로 저장

Proxy ARP

• 라우터가 다른 서브넷 호스트를 대신해 ARP 응답
• 네트워크 재구성 없이 서브넷 확장 가능
• 호스트는 같은 네트워크인 것처럼 인식

6. Internet Control Message Protocol Version 4 (ICMPv4)

ICMP 역할

• IP 프로토콜의 오류 보고 및 제어 기능 보완
• IP 패킷 내부에 캡슐화되어 전송

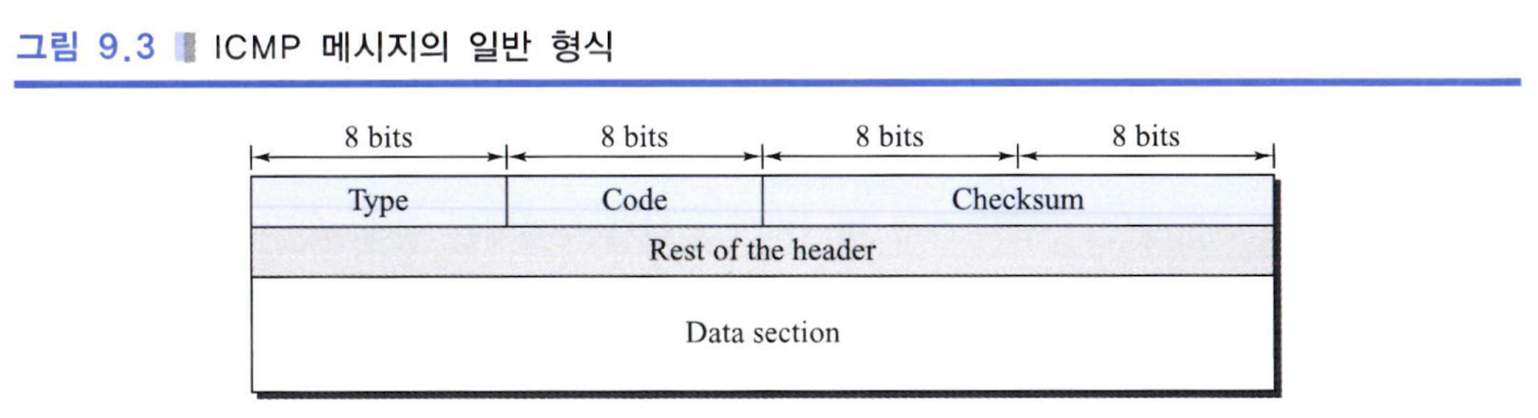

ICMP 메시지 구조

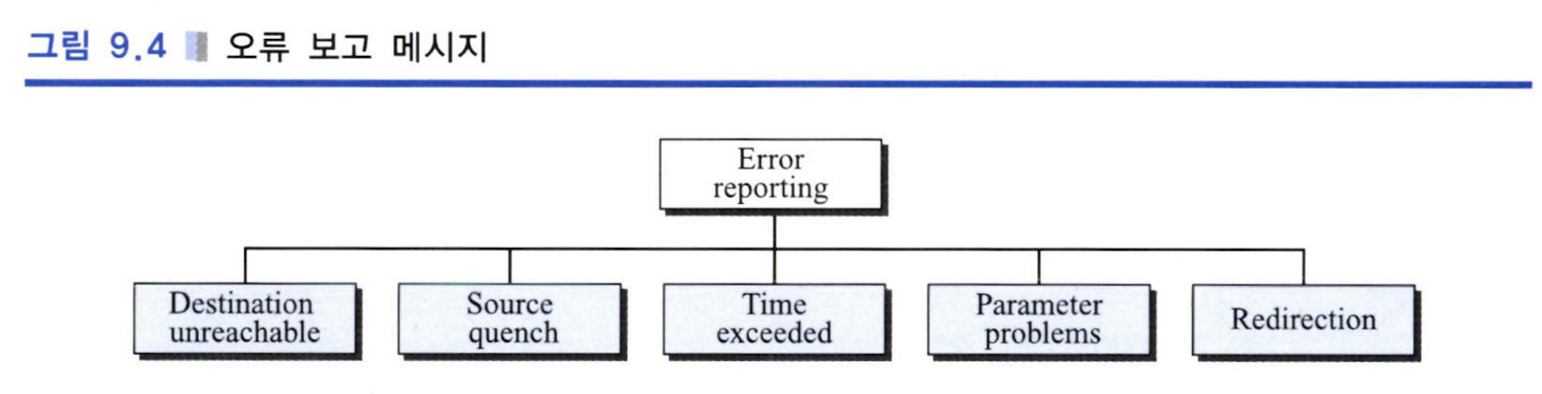

오류 보고 메시지 (Error Reporting)

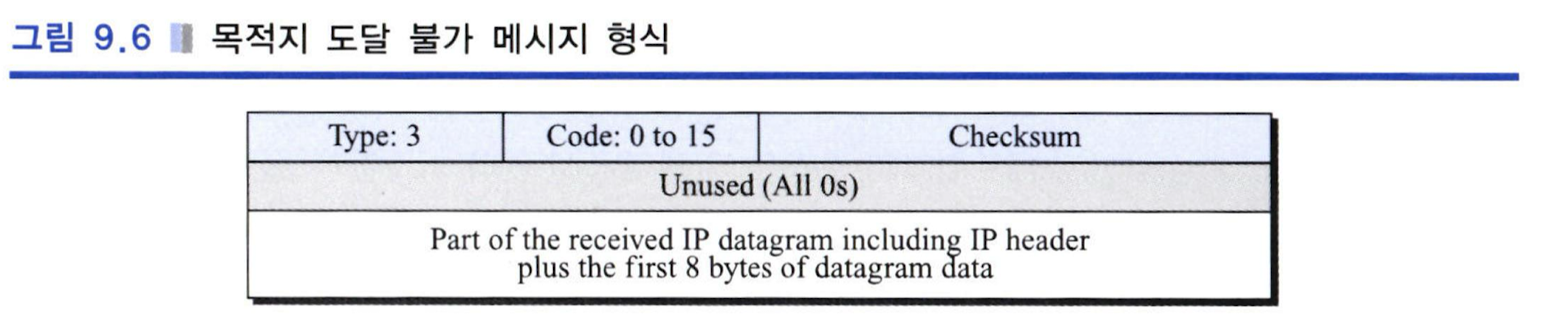

1. Destination Unreachable (Type 3)

• 목적지 도달 불가 시 발생
• Code: 네트워크/호스트/프로토콜/포트 도달 불가 등

2. Time Exceeded (Type 11)

• Code 0: TTL=0 (라우터에서 발생)
• Code 1: 단편 재조립 시간 초과

3. Parameter Problem (Type 12)

• IP 헤더나 옵션 필드 오류

4. Redirection (Type 5)

• 더 나은 경로 알림
• 호스트의 라우팅 테이블 갱신

오류 메시지 생성 제한

• ICMP 오류 메시지에 대해서는 생성 안함
• 멀티캐스트 주소 대상은 생성 안함
• 루프백 주소는 생성 안함
• 첫 번째 단편이 아닌 조각은 생성 안함

질의 메시지 (Query Messages)

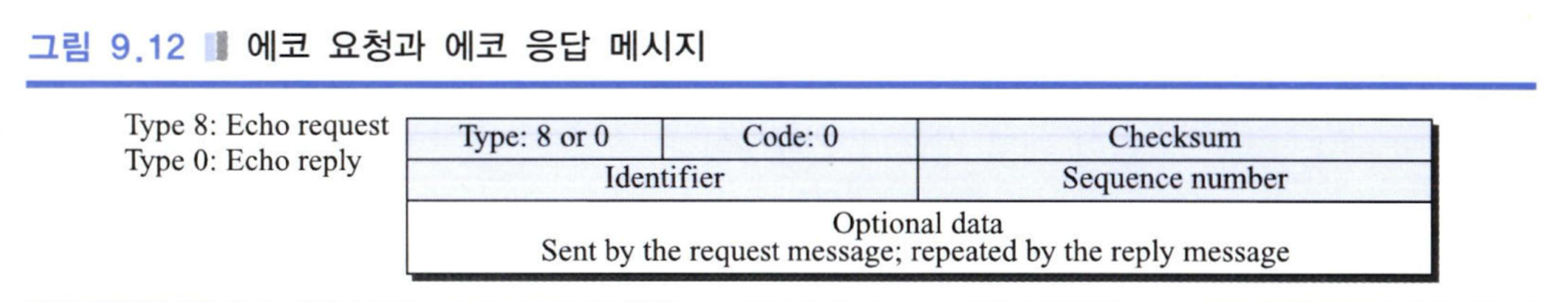

Echo Request/Reply (Type 8/0)

• Ping 명령어로 연결성 테스트
• RTT(Round Trip Time) 측정 가능

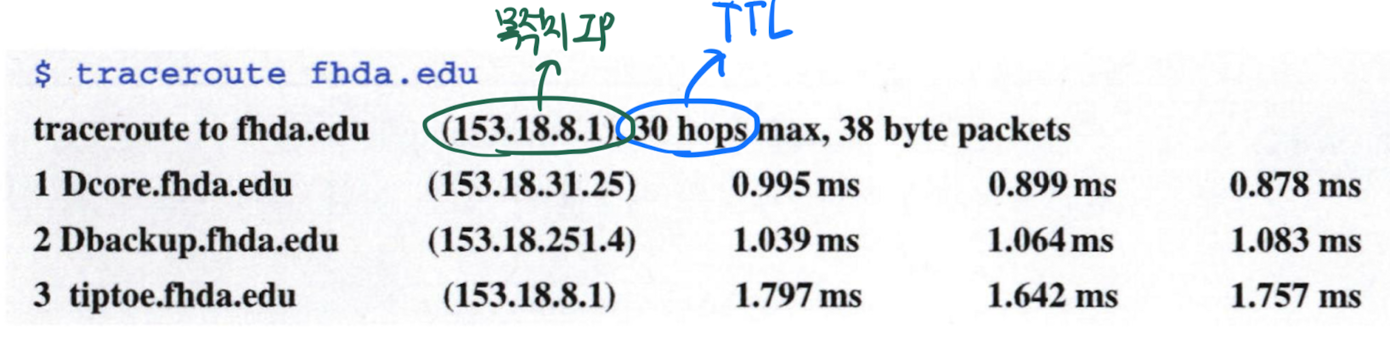

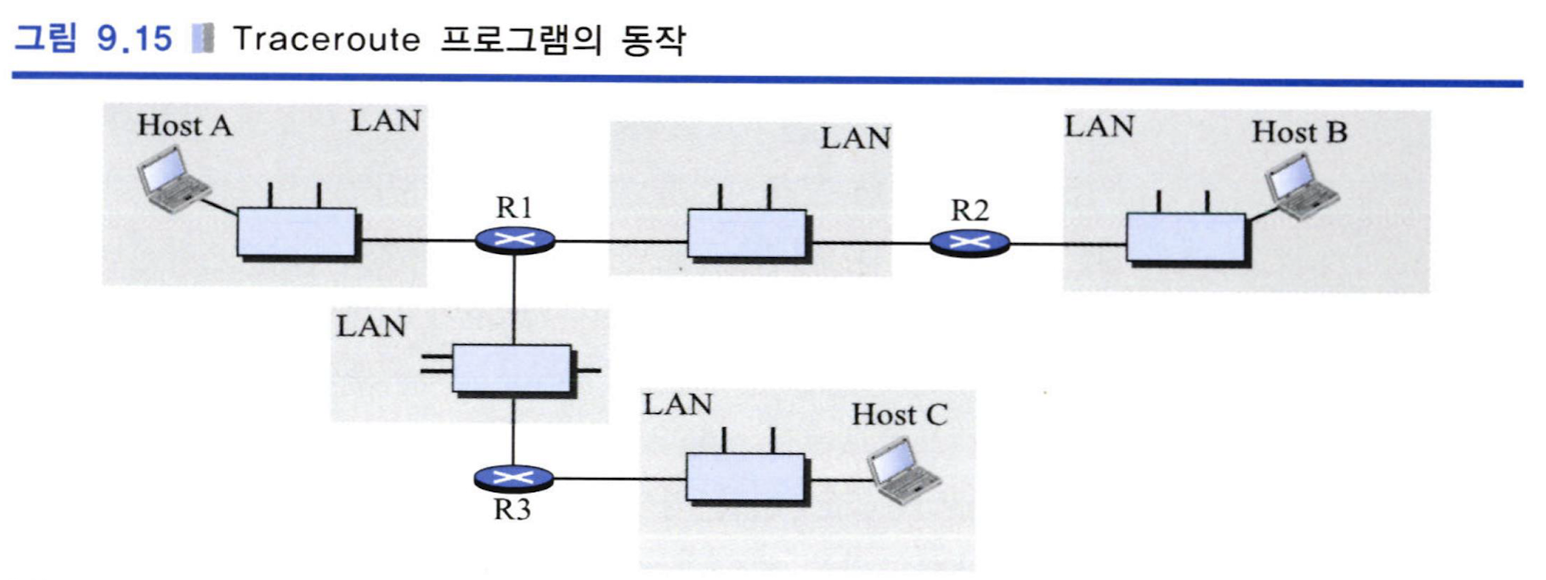

Traceroute 도구

• TTL을 1부터 증가시키며 전송
• 각 라우터에서 Time Exceeded 응답 받음
• 경로상의 모든 라우터 IP 확인 가능

7. Unicast Routing Protocols

라우팅 기본 개념

• Cost/Metric: 경로 선택 기준
• Static vs Dynamic: 수동 설정 vs 자동 갱신
• AS(Autonomous System): 동일 관리 기관의 라우터 집합

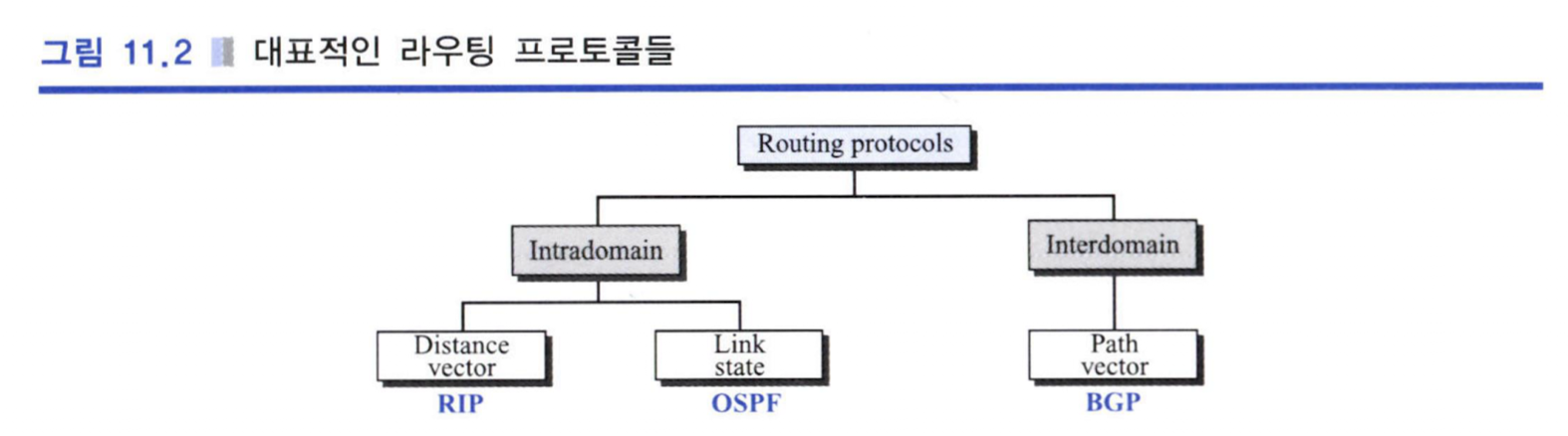

라우팅 분류

1. Intradomain: AS 내부 라우팅 (RIP, OSPF)
2. Interdomain: AS 간 라우팅 (BGP)

Distance Vector Routing (RIP)

동작 원리

• Bellman-Ford 알고리즘 기반
• 인접 라우터와 거리 정보 교환
• 홉 수(hop count)를 metric으로 사용

RIP 특징

• 최대 15홉까지 지원 (16 = 무한대)
• 소규모 네트워크에 적합
• 30초마다 전체 테이블 교환

동작 과정

1. 초기화: 직접 연결된 네트워크만 알고 있음
2. 정보 교환: 이웃에게 라우팅 테이블 전송
3. 테이블 갱신: 더 나은 경로 발견 시 갱신
4. 수렴: 모든 라우터가 안정된 상태 도달

Link State Routing (OSPF)

동작 원리

• 전체 네트워크 토폴로지 파악
• 다익스트라 알고리즘으로 최단 경로 계산
• LSA(Link State Advertisement) 정보 전파

OSPF 구조

Area 개념

• Area 0: Backbone Area (모든 Area는 Area 0 경유)
• Area n: 일반 영역

라우터 유형

• Internal Router: 단일 Area 내 라우터
• Backbone Router: Area 0에 속한 라우터
• ABR: 두 개 이상 Area 연결 라우터
• ASBR: 외부 AS와 연결 라우터

OSPF 패킷 종류

1. Hello: 인접 관계 형성
2. DBD: LSDB 요약 정보 교환
3. LSR: 필요한 LSA 요청
4. LSU: LSA 정보 전송
5. LSAck: 수신 확인

LSA 종류

DR/BDR 선출

• 브로드캐스트 네트워크에서 대표 라우터 선출
• 모든 라우터는 DR/BDR과만 인접 관계 형성
• LSA 전파 효율성 증대

핵심 정리

IPv4 주소 체계

1. 클래스 기반 → 서브넷팅/슈퍼네팅 → CIDR로 발전
2. NAT로 IP 주소 부족 문제 해결
3. 특수 주소 활용으로 다양한 용도 지원

패킷 전달

1. 직접/간접 전달 구분
2. 포워딩 방식 선택 (Next-hop이 일반적)
3. 계층적 라우팅으로 확장성 확보

프로토콜 역할

1. IP: 비신뢰적 패킷 전달
2. ARP: IP-MAC 주소 변환
3. ICMP: 오류 보고 및 진단
4. 라우팅 프로토콜: 경로 정보 교환

라우팅 프로토콜 선택

• 소규모: RIP (단순함)
• 대규모: OSPF (확장성, 빠른 수렴)
• AS 간: BGP (정책 기반)
