패킷 전달(Delivery) 개념

전달의 정의

송신지에서 수신지까지 패킷을 전달하는 전체 과정을 의미한다.
이는 end-to-end 또는 hop-by-hop 방식으로 이루어진다.

전달 방식 분류

직접 전달(Direct Delivery)

  • 목적지 호스트가 같은 물리 네트워크(LAN)에 있는 경우
  • 라우터를 거치지 않고 직접 전송
  • 마지막 홉에서 목적지 호스트로의 전달

예시 상황:

  • 같은 서브넷 내 호스트 간 통신
  • 라우터에서 직접 연결된 네트워크의 호스트로 전달

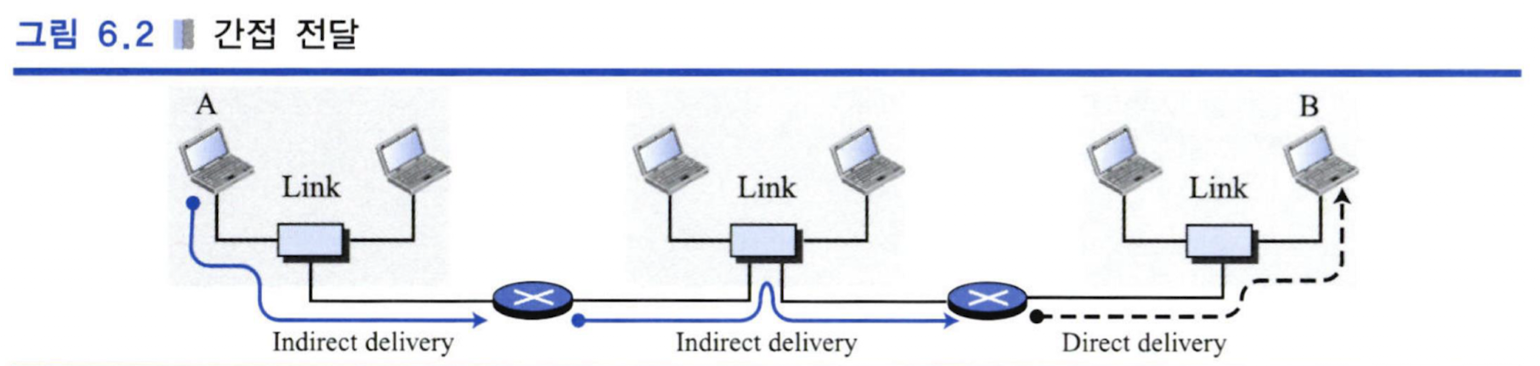

간접 전달(Indirect Delivery)

  • 목적지 호스트가 다른 네트워크에 있는 경우
  • 하나 이상의 라우터를 경유하여 전달
  • 인터넷 상의 대부분의 통신이 해당

예시 상황:

  • 서로 다른 ISP 네트워크 간 통신
  • 회사 내부에서 인터넷 사이트 접속

포워딩(Forwarding) 개념

포워딩의 정의

패킷을 다음 홉 라우터 또는 목적지로 보내는 동작을 의미합니다. 라우터의 핵심 기능 중 하나입니다.

포워딩 과정

  1. 목적지 주소(DA) 확인: 패킷 헤더에서 목적지 IP 추출
  2. 라우팅 테이블 검색: 목적지에 대한 최적 경로 찾기
  3. 다음 홉 결정: Next hop IP 주소 또는 출력 인터페이스 선택
  4. ARP 수행: 다음 홉의 MAC 주소 획득
  5. 패킷 전송: 프레임으로 캡슐화하여 전송

라우팅 테이블 구조

기본 테이블 구성

Destination Subnet Mask Next Hop Interface
192.168.1.0 255.255.255.0 10.0.0.2 eth0
10.0.0.0 255.0.0.0 0.0.0.0 eth1
0.0.0.0 0.0.0.0 192.168.1.1 eth0

필드 설명

  • Destination: 목적지 네트워크 주소
  • Subnet Mask: 네트워크/호스트 구분용 마스크
  • Next Hop: 다음에 전달할 라우터 IP (0.0.0.0이면 직접 전달)
  • Interface: 출력할 물리적 인터페이스

포워딩 방식

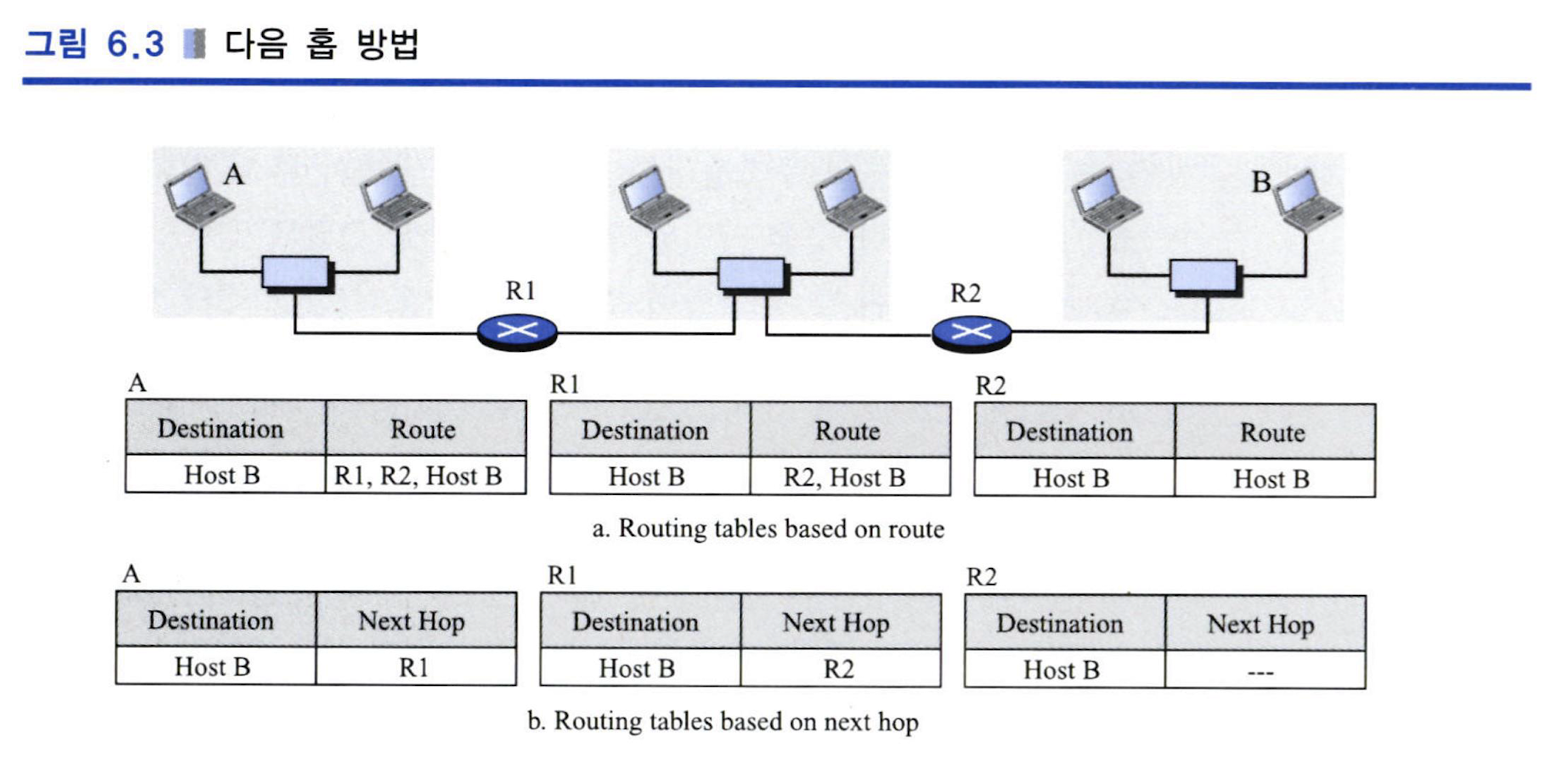

1. Next-hop Method (다음 홉 방법)


가장 일반적이고 효율적인 방식

특징

  • 라우팅 테이블에 다음 홉 정보만 저장
  • 메모리 사용량 최소화
  • 빠른 검색 속도

장점

  • 메모리 효율성: 전체 경로가 아닌 다음 홉만 저장
  • 단순성: 구현과 관리가 간단
  • 확장성: 네트워크 크기에 관계없이 효율적

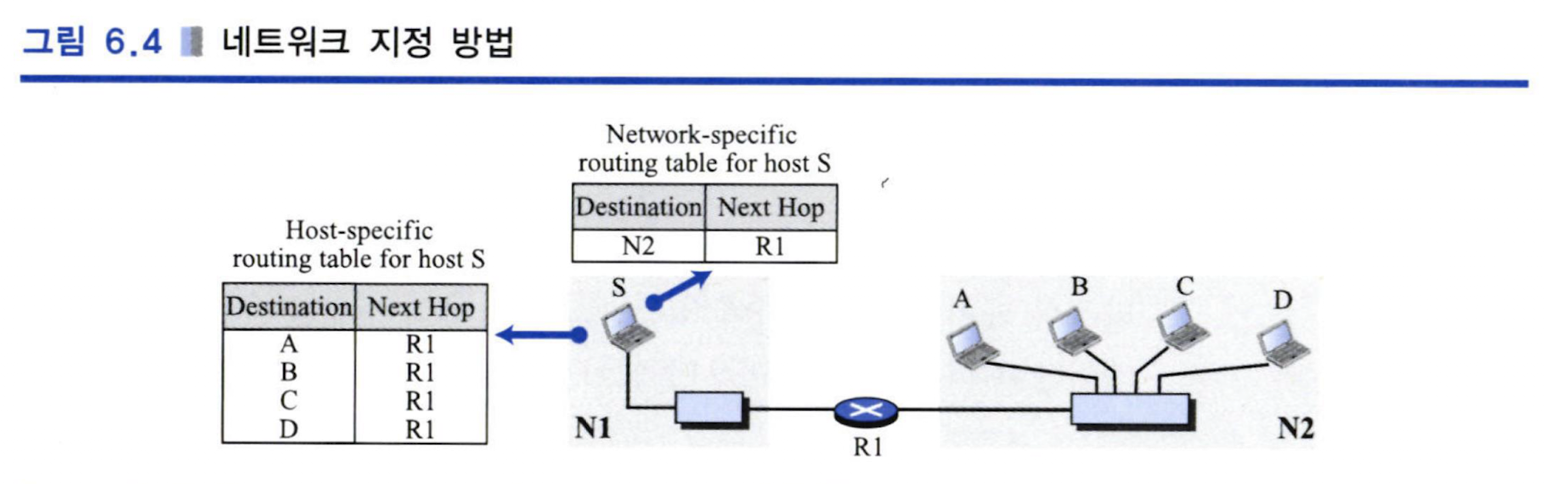

2. Network-specific Method (네트워크 지정 방법)


실제 라우팅 테이블에서 주로 사용

특징

  • 같은 네트워크의 모든 호스트를 하나의 엔트리로 관리
  • 네트워크 단위의 경로 정보 저장

예시

목적지: 192.168.1.0/24 → 이 네트워크의 모든 호스트 포함
목적지: 10.0.0.0/8 → Class A 전체 네트워크 포함

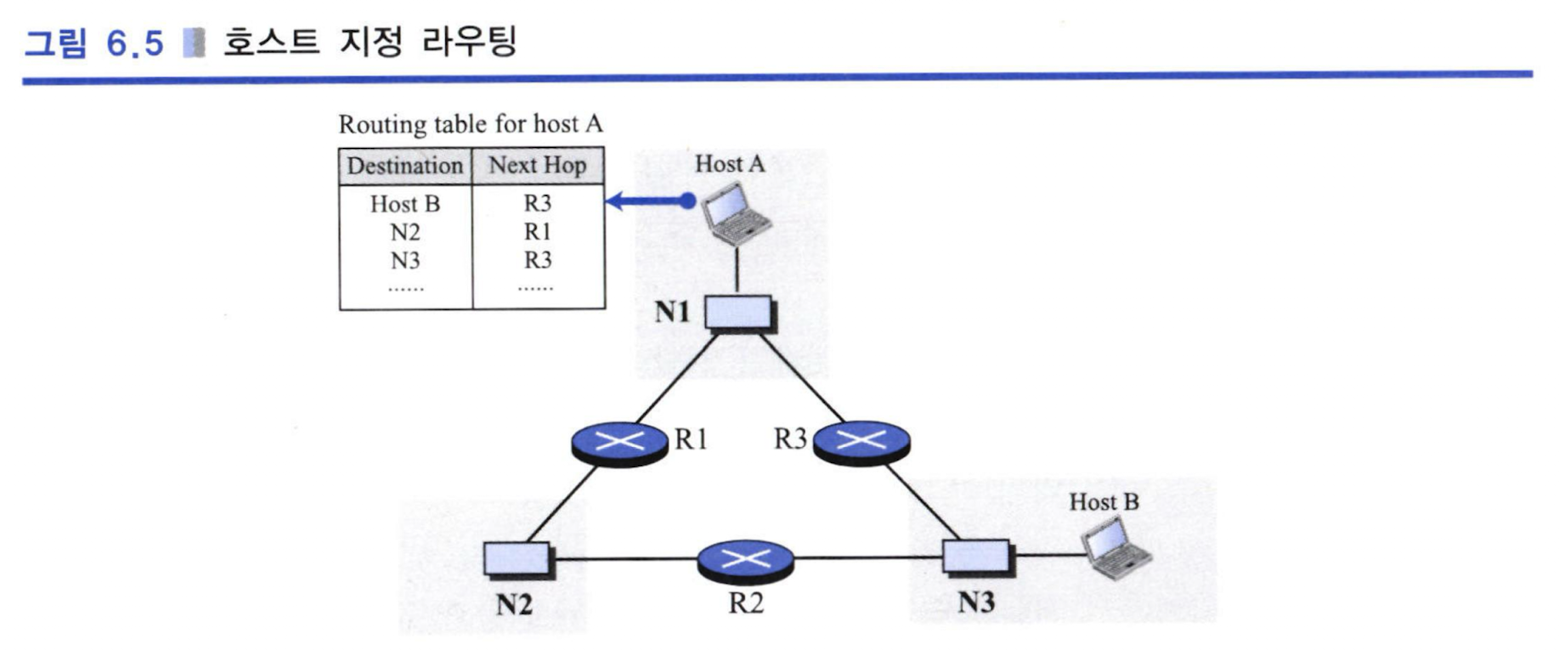

3. Host-specific Method (호스트 지정 방법)


특별한 용도로 제한적 사용

특징

  • 특정 호스트를 위한 특별한 경로 지정
  • 정책 기반 라우팅에서 사용

사용 예시

  • 특정 서버로의 우선 경로 설정
  • 보안상 특별한 경로가 필요한 호스트
  • 네트워크 테스트 및 디버깅용

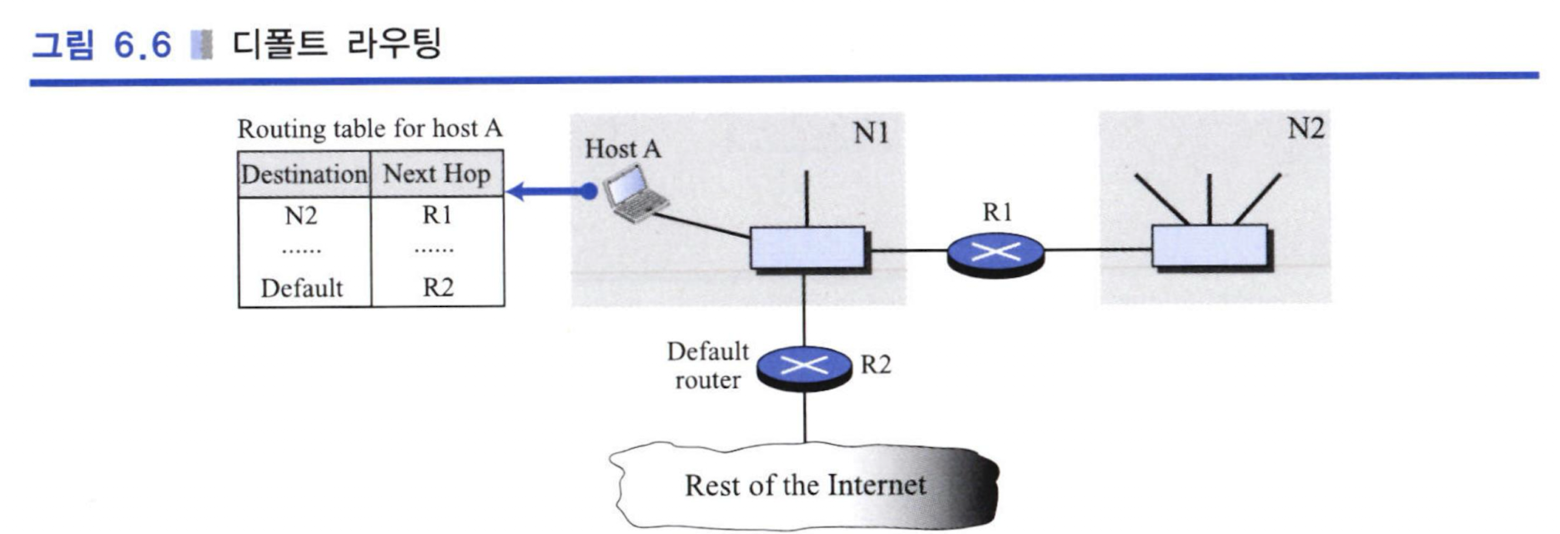

4. Default Method (디폴트 방법)


인터넷 연결 시 필수

특징

  • 일치하는 경로가 없을 때 사용하는 기본 경로
  • 0.0.0.0/0으로 표현
  • 게이트웨이 라우터로 연결

중요성

  • 인터넷의 모든 주소를 라우팅 테이블에 저장할 수 없음
  • 기본 경로를 통해 ISP로 전달하여 해결

5. Route Method (전체 경로 방법)

현재는 사용하지 않음

문제점

  • 메모리 사용량 과다
  • 네트워크 변화 시 전체 경로 재계산 필요
  • 확장성 부족

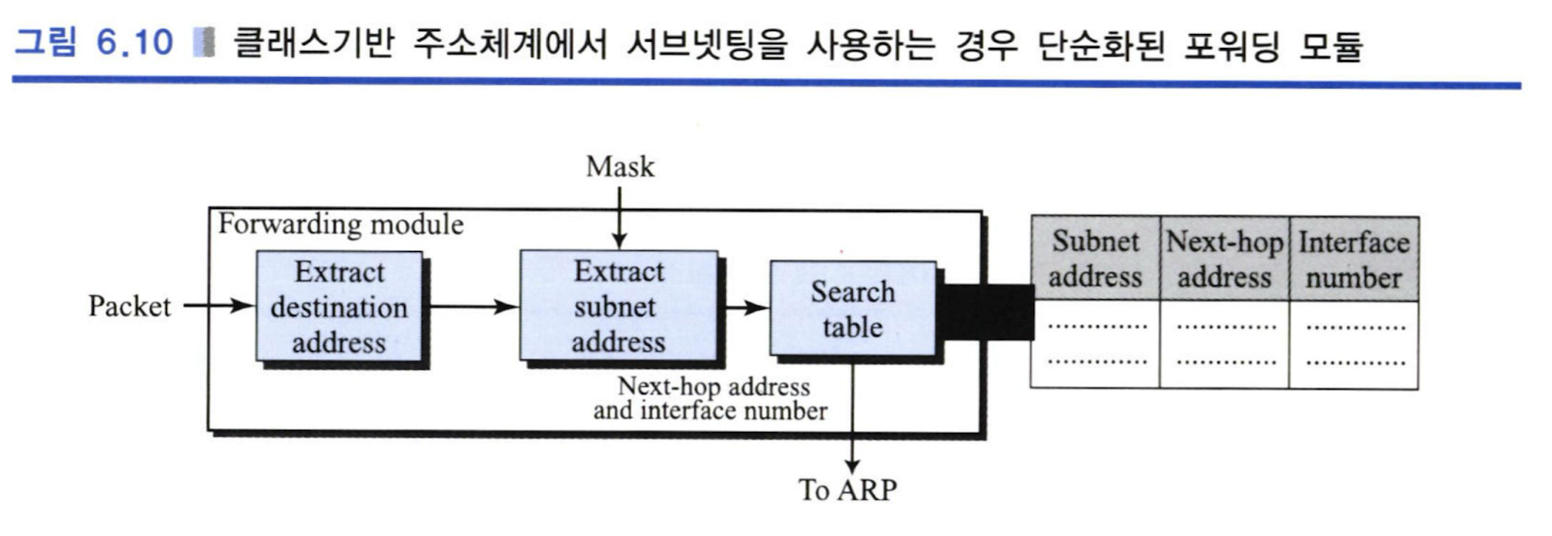

Classful Addressing Forwarding


동작 과정

  1. 패킷 수신: 목적지 주소 추출
  2. 클래스 식별: 주소의 앞 비트로 클래스 판별
  3. 네트워크 주소 추출: 클래스에 따라 네트워크 부분 분리
  4. 라우팅 테이블 검색: 해당 네트워크 주소로 검색
  5. 포워딩 결정: 매치되는 엔트리의 다음 홉으로 전송

클래스별 라우팅 테이블 예시

Class A 라우팅 테이블

Network Address Next-hop Address Interface
111.0.0.0 0.0.0.0 m0

Class B 라우팅 테이블

Network Address Next-hop Address Interface
145.80.0.0 0.0.0.0 m1
170.14.0.0 0.0.0.0 m2

Class C 라우팅 테이블

Network Address Next-hop Address Interface
192.16.7.0 111.15.17.32 m0

Default 라우팅 테이블

Network Address Next-hop Address Interface
0.0.0.0 111.30.31.18 m0

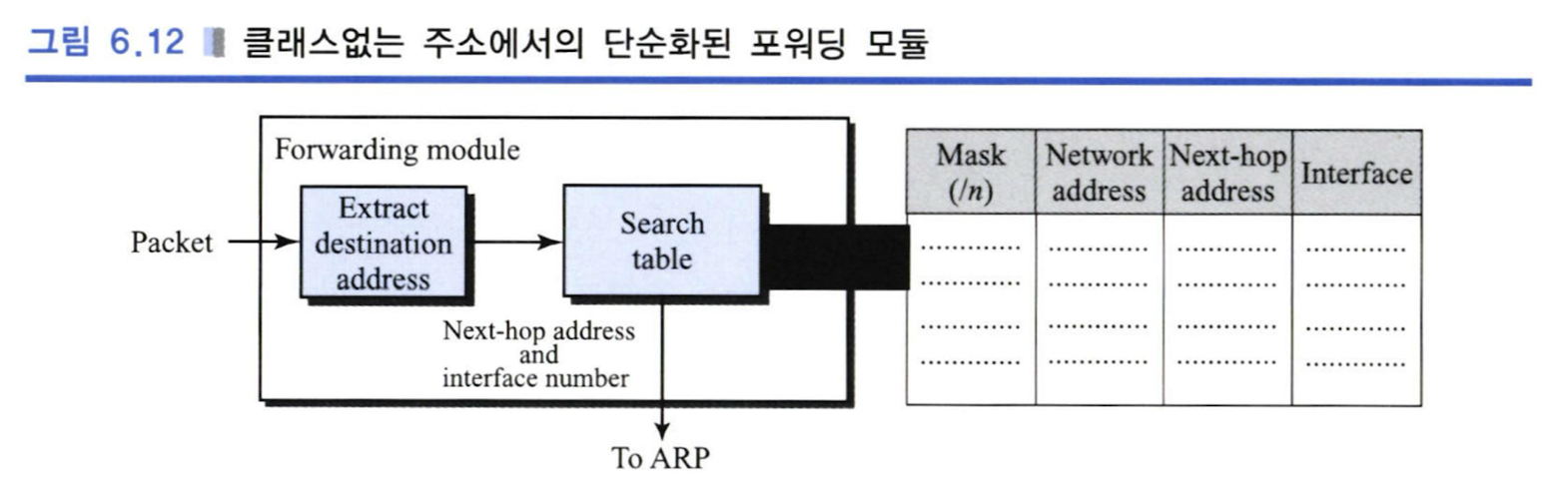

Classless Addressing Forwarding


특징

  1. 마스크 정보 필수: 테이블에 프리픽스 길이(/n) 정보 포함
  2. 주소 집약화: 여러 네트워크를 하나로 표현하여 테이블 간소화
  3. Longest Prefix Match: 가장 구체적인 경로 우선 선택

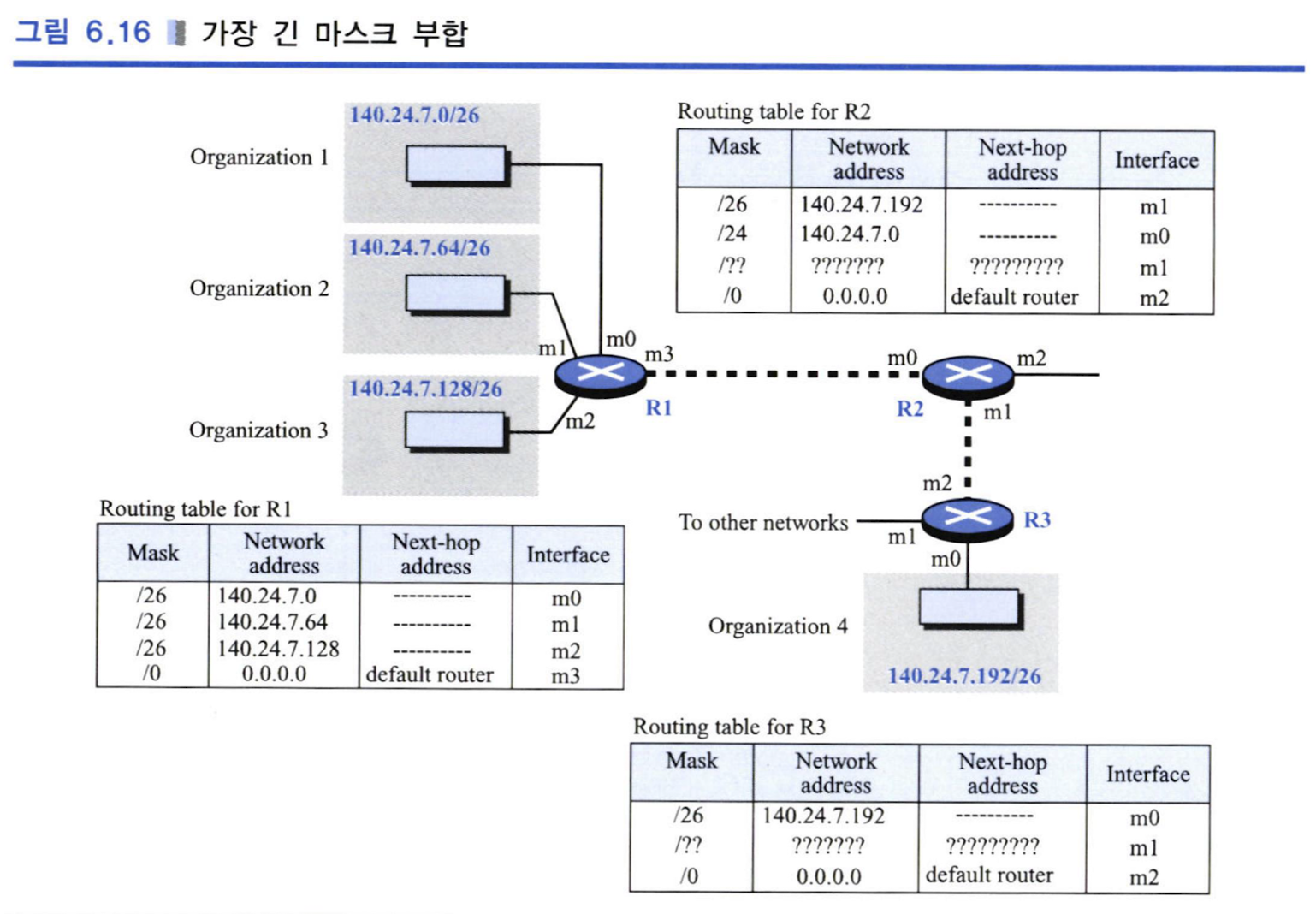

Longest Prefix Match 원리


가장 긴 마스크(가장 구체적인 경로)를 우선적으로 선택하는 방식

예시

목적지 주소: 201.4.22.35

**라우팅 테이블**:
201.4.22.0/26201.4.22.0과 매치 안됨
201.4.22.0/25201.4.22.0과 매치 안됨
201.4.22.0/24201.4.22.0과 매치됨! (선택)

올바른 테이블 정렬의 중요성

라우팅 테이블은 마스크 길이 순으로 정렬되어야 합니다.

잘못된 정렬의 문제

**잘못된 순서**:
201.4.22.0/24  (넓은 범위가 먼저)
201.4.22.0/26  (좁은 범위가 나중)

결과: /24가 먼저 매치되어 잘못된 경로 선택

올바른 정렬

**올바른 순서**:
201.4.22.0/26  (가장 구체적)
201.4.22.0/25
201.4.22.0/24  (가장 일반적)
0.0.0.0/0      (기본 경로)

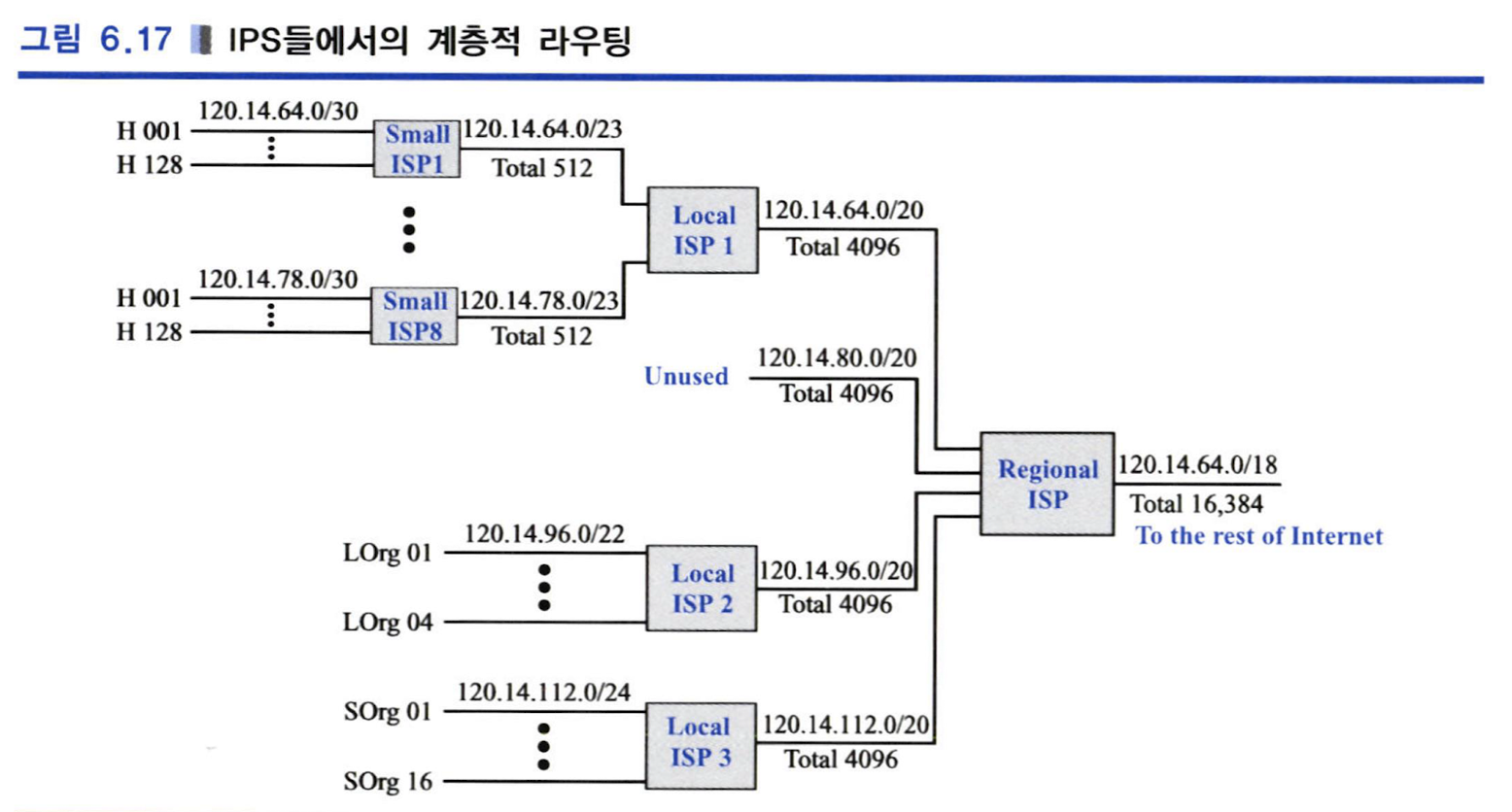

계층적 라우팅(Hierarchical Routing)


계층적 라우팅의 필요성

인터넷이 커지면서 모든 라우터의 정보를 하나의 테이블에 저장하기 어려워짐

계층 구조

Backbone ISP (최상위)

Regional ISP (지역별)

Local ISP (지역 내)

조직/사용자

주소 할당 예시

Regional ISP가 할당받은 블록: 120.14.64.0/18

**하위 분배**:
Local ISP A: 120.14.64.0/20  (120.14.64.0 ~ 120.14.79.255)
Local ISP B: 120.14.80.0/20  (120.14.80.0 ~ 120.14.95.255)
Local ISP C: 120.14.96.0/20  (120.14.96.0 ~ 120.14.111.255)

**각 Local ISP 내 조직 분배**:
조직 1: 120.14.64.0/23
조직 2: 120.14.66.0/23
조직 3: 120.14.68.0/23

계층적 라우팅의 장점

  1. 라우팅 테이블 크기 감소: 각 계층에서 자신의 범위만 관리
  2. 검색 속도 향상: 테이블이 작아져 빠른 검색 가능
  3. 관리 효율성 증대: 계층별 독립적 관리
  4. 확장성: 새로운 네트워크 추가 시 영향 최소화

지리적 라우팅(Geographical Routing)

개념

지리적 위치를 고려한 주소 할당으로 라우팅 효율성 더욱 향상

주소 할당 예시

**대륙별 할당**:
북미: a.b.c.d/8
유럽: e.f.g.h/8
아시아: i.j.k.l/8

**국가별 세분화**:
미국: a.b.c.d/10
캐나다: a.b.c.d/12

장점

  • 라우팅 테이블 더욱 간소화
  • 지역별 트래픽 최적화
  • 네트워크 관리 효율성 향상

MPLS (Multiprotocol Label Switching)

MPLS 개념

  • 레이블 기반 포워딩 방식
  • IP 주소 대신 짧은 레이블로 빠른 포워딩
  • 2.5계층 기술로 불림 (L2와 L3 사이)

MPLS 동작 방식

  1. 레이블 할당: 패킷에 레이블 부착
  2. 레이블 스위칭: 중간 라우터는 레이블만으로 포워딩
  3. 레이블 제거: 목적지 근처에서 레이블 제거

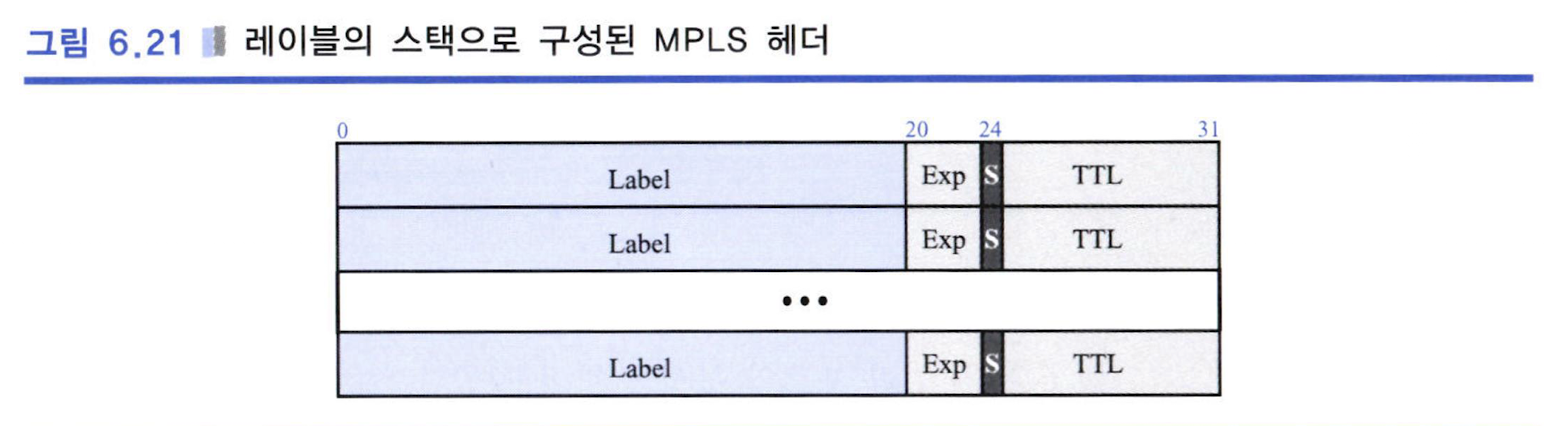

MPLS 헤더 구조

필드 크기 설명
Label 20비트 포워딩용 레이블 값
TC 3비트 QoS 및 혼잡 제어
S 1비트 스택 끝 표시 (1=마지막)
TTL 8비트 홉 제한

MPLS 장점

  • 고속 포워딩: IP 주소 검색 없이 레이블로 즉시 포워딩
  • QoS 지원: 트래픽 클래스별 차등 서비스
  • VPN 지원: 레이블로 가상 사설망 구현

라우터 구조와 포워딩

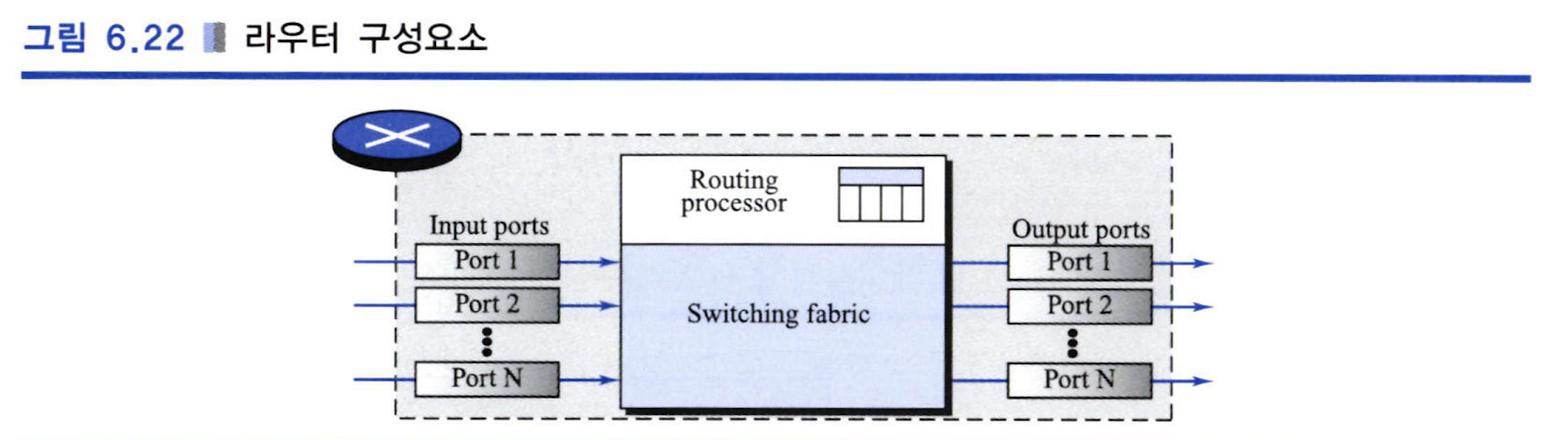

라우터 주요 구성요소

image image

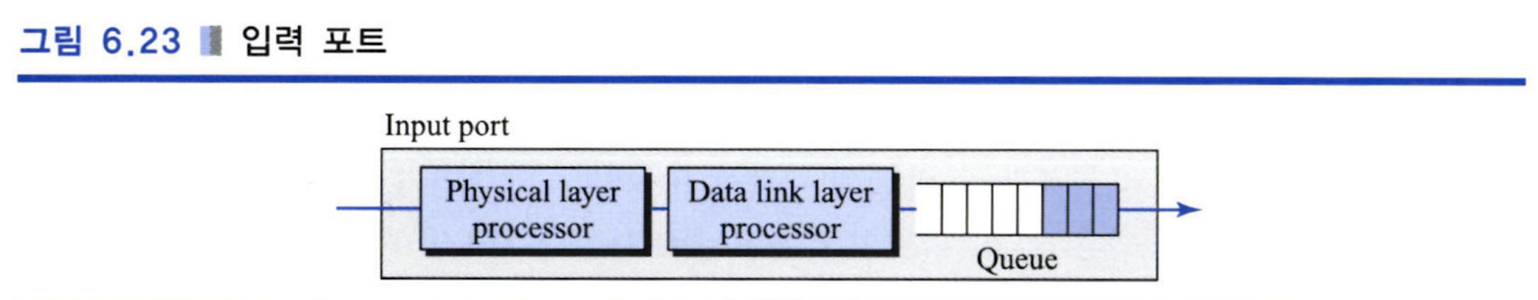

  1. 입력 포트: 패킷 수신 및 역캡슐화

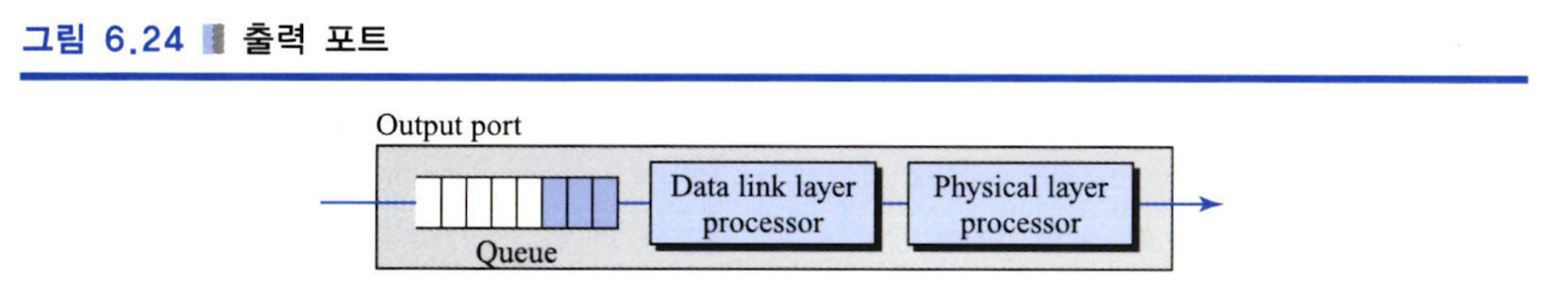

  2. 출력 포트: 패킷 캡슐화 및 전송
  3. 라우팅 프로세서: 라우팅 테이블 관리 및 경로 계산
  4. 스위칭 패브릭: 입력 포트에서 출력 포트로 패킷 전달

스위칭 패브릭 종류

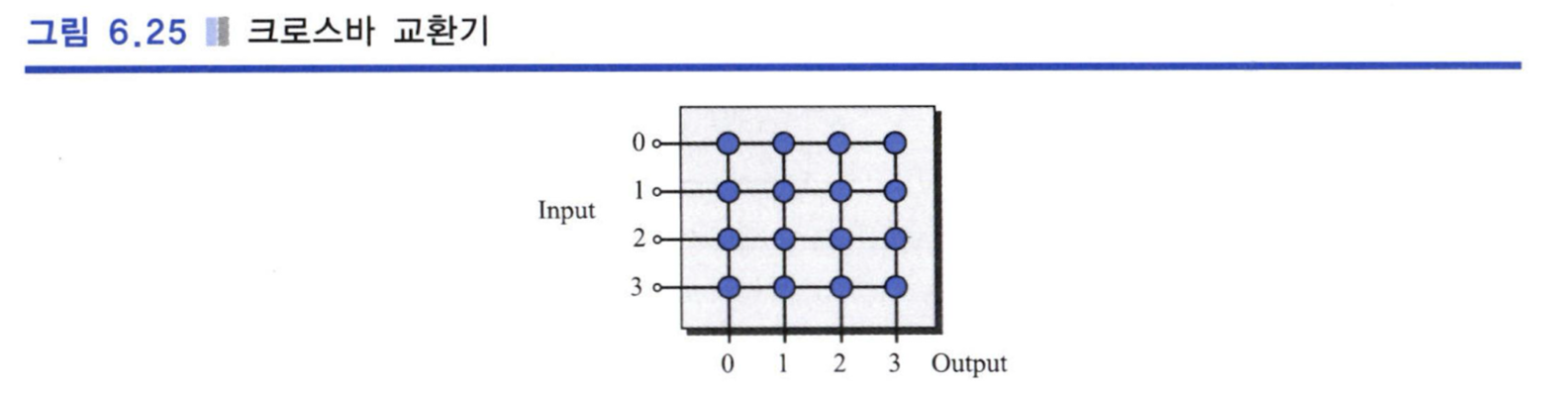

1. Crossbar Switch

  • 직접 연결 방식
  • 각 입력과 출력 사이에 스위치 배치
  • 병렬 처리 가능, 고성능

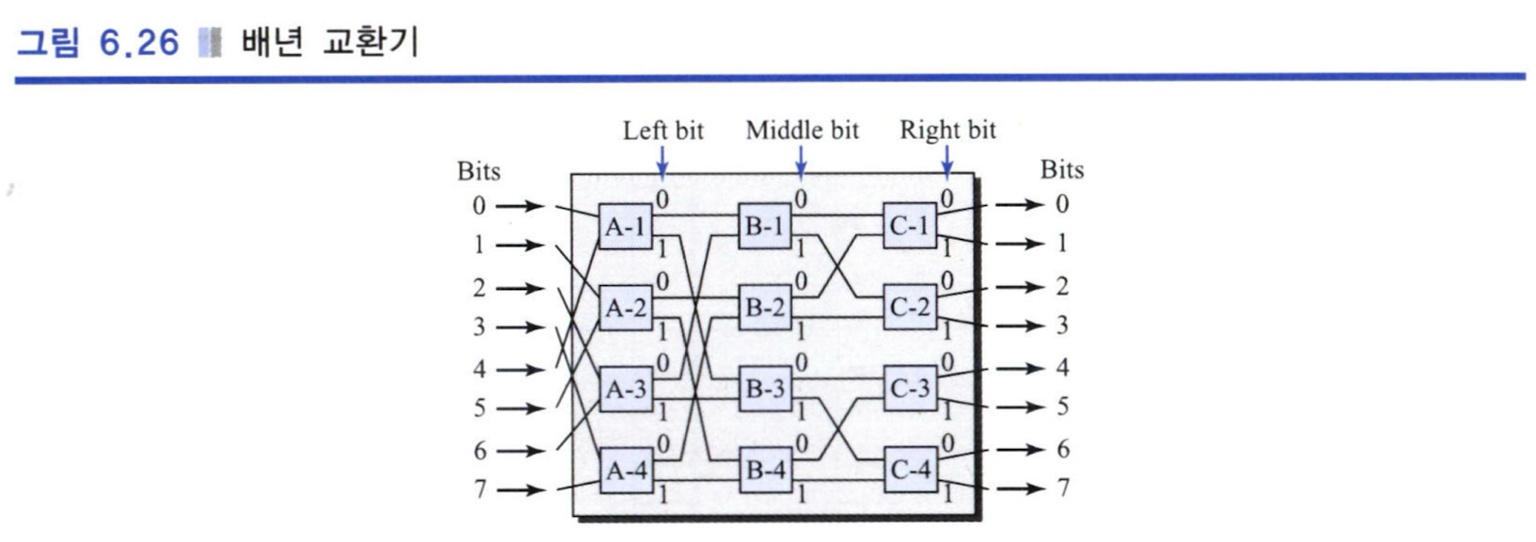

2. Banyan Switch

  • 다단계 스위칭 방식
  • 여러 단계를 거쳐 경로 설정
  • 비용 효율적

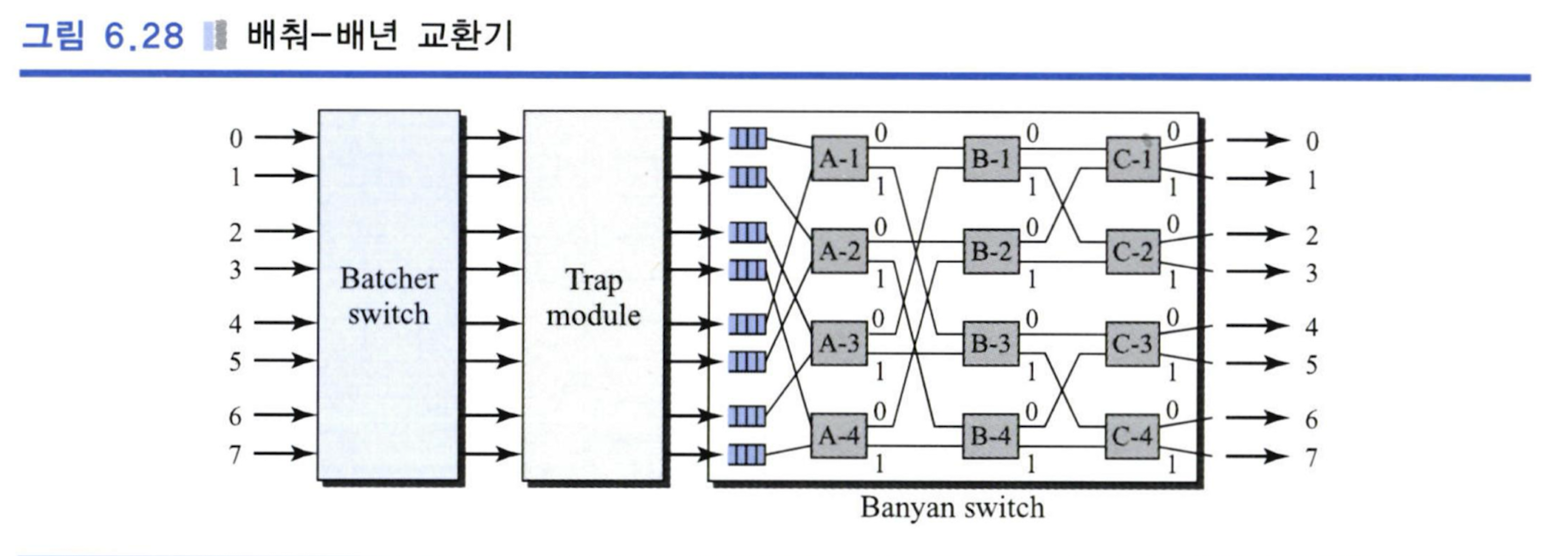

3. Batcher-Banyan Switch

  • 충돌 방지 기능 추가
  • 동일 출력 포트 경합 해결
  • 높은 안정성
